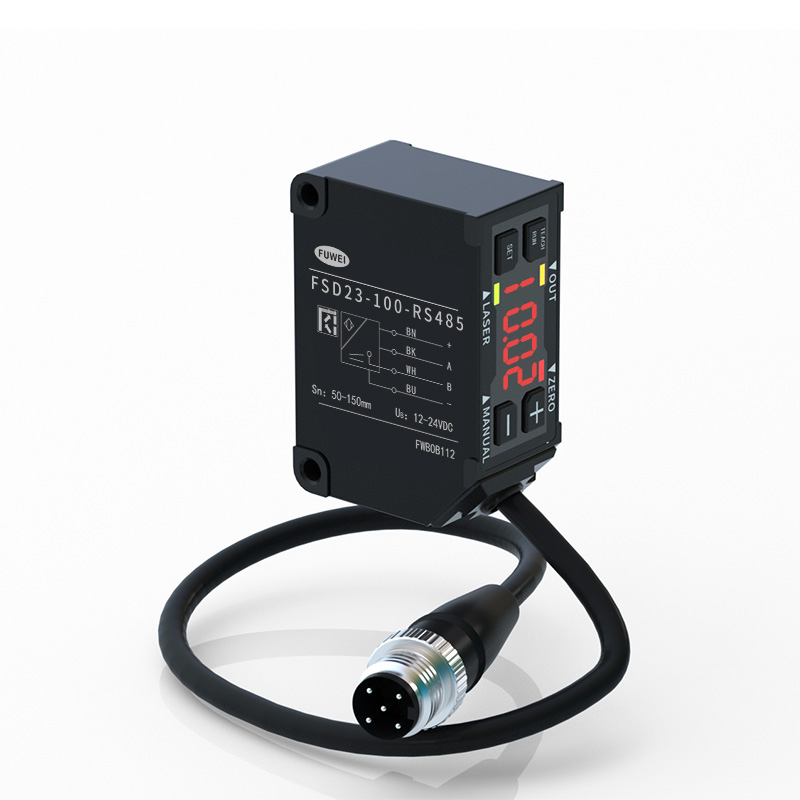

Högprecision Digital Display Typelaser förskjutningsavståndssensor

Model:FSD23-100-RS485
Högprecision Digital Display Typelaser Förskjutningsavstånd Sensor Artikelnummer ： FSD23-100-RS485 Mätningscenteravstånd ： 35mm Mätområde ： ± 15 mm Linearitet: ± 0,1%F.S. Repeterbarhet ： 6μm Kontrollutgång ： NPN/PNP MAX.100MA/DC30V ((restspänning 1,8 V max.) Tillförselspänning ： 24VDC, provtagningsperiod: 500 μs, i genomsnitt: 64, Mätavstånd: Center of Range, Testing Object: White Ceramic Analog spänningsutgång ： Output 0-10V, utgångsimpedans 100ΩAnalog Aktuell utgång ： Output 4-20 mA, tillåtet lastmotstånd under 300Ω Skydd ： IP67 Operation Temp./Humid.：-10 ~50⁰C / 35 ~ 85% RH utan freasing eller kondensation
Skicka förfråganPDF-nedladdning
Produktbeskrivning

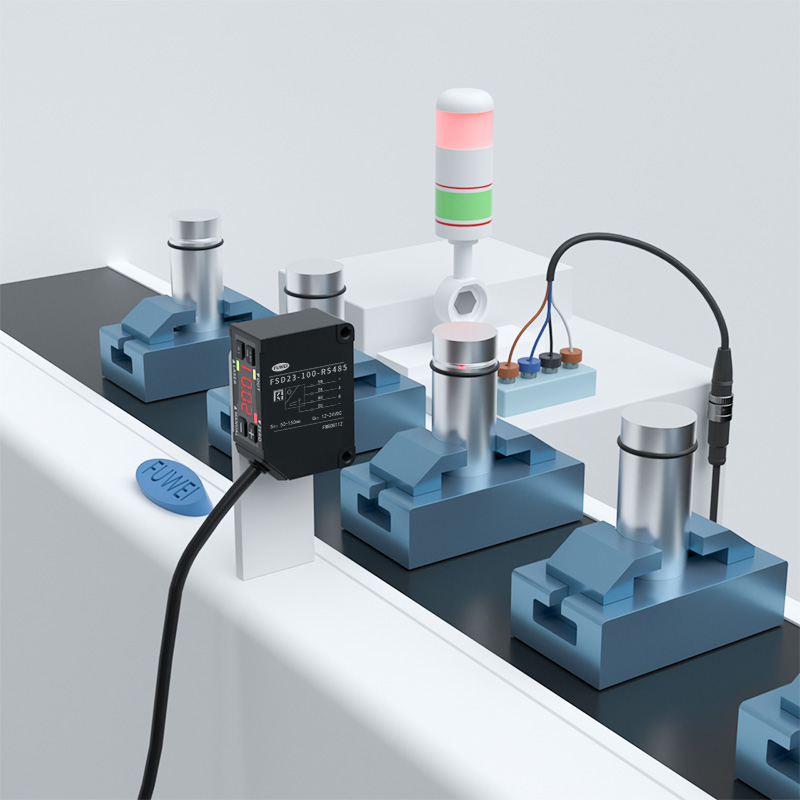

Högprecision Digital Display Typelaser Displacement Distance Sensor är utformad för att ge mycket exakta och pålitliga mätningar i olika industriella applikationer. Dess 35 mm mittavstånd gör det möjligt att mäta det exakt inom ett intervall av ± 15 mm, vilket säkerställer korrekt upptäckt av förskjutning. Den höga precisionslinjäriteten på ± 0,1%F.S. och en repeterbarhet på 6μm gör den lämplig för applikationer där minutförändringar måste upptäckas exakt.

Med NPN/PNP -kontrollutgångar kan den enkelt gränssnitt med olika styrsystem, och 24VDC -leveransspänningen säkerställer stabil drift. Laserförskjutningsmätningssensorprovtagningsperioden på 500 μs och medelvärde av 64 bidrar till stabila mätningar, vilket visas under tester på vita keramiska föremål i mitten av dess mätområde.

För utgångsflexibilitet erbjuder laserförskjutningsmätningssensor både analog spänning (0 - 10V, 100Ω impedans) och analog ström (4 - 20mA, med en maximal belastningsmotstånd på 300Ω) utgångar. IP67 -skyddsbetyget skyddar sensorn mot damm och vatteninträngning, vilket gör att den kan fungera pålitligt i hårda industriella miljöer. Dessutom sträcker sig dess breda driftstemperatur och luftfuktighet från -10 till 50⁰C respektive 35% till 85% RH, utan risken för frysning eller kondens, utvidgar dess användbarhet ytterligare över olika industriella inställningar.















Specifikationer:

Artikelnummer

Analog ström

4-20 mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analogspänning

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV

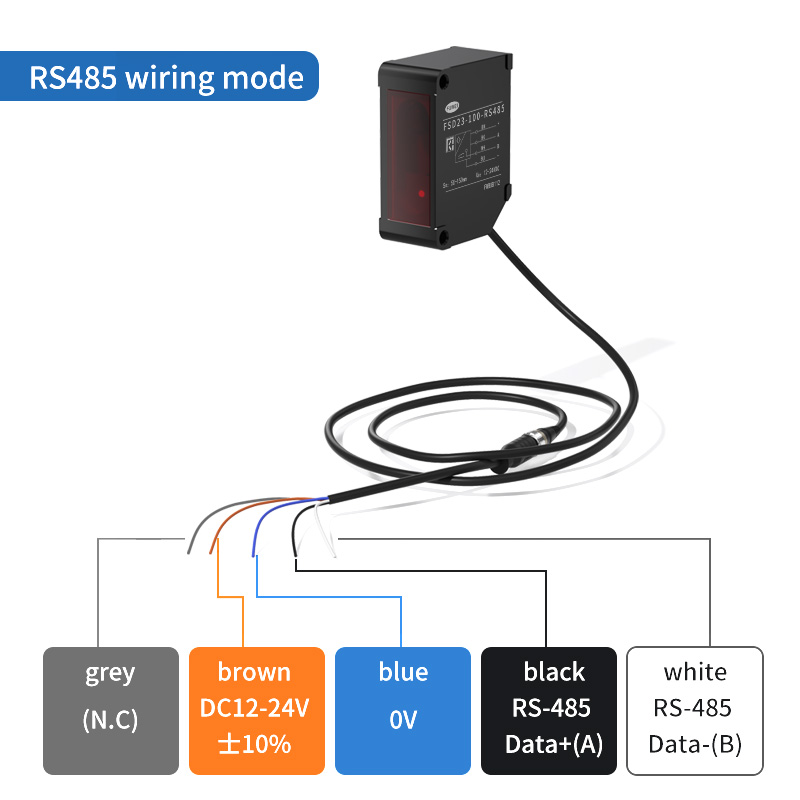

RS-485 kommunikation
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Kabeltypare-485 kommunikation
 /
 /
 /
 FSD23-150-RS485
Mätområdet
 15 mm
 35 mm
 100 mm
 150 mm
Mätområde
 ± 5 mm
 ± 15 mm
 ± 50 mm
 ± 100 mm
Ljuskälla
 Medium. Våglängd
 Röd laserdiod (våglängd 650 nm)
Max. utgångseffekt
 390 μW
 1WW
Laserklass
 Iem/hans
 Klass1
 Klass2
FDA
 Klass I
 Klass II
Spotstorlek*1
 0,5*0,7 mm
 0,45*0,80 mm
 0,6*0,7 mm
 0,5*0,55 mm
Linearitet
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,5% F.S.
Repeterbarhet*2
 1 mm
 6μm
 20 mm
 60mm
Provtagningsperiod
 500 ms / 1000ms / 2000ms / 4000ms / auto
Temperaturdrift (typiskt värde)
 ± 0,02% F.S./⁰C
 ± 0,02% F.S./⁰C
 ± 0,05% F.S./⁰C
 ± 0,08% F.S./⁰C

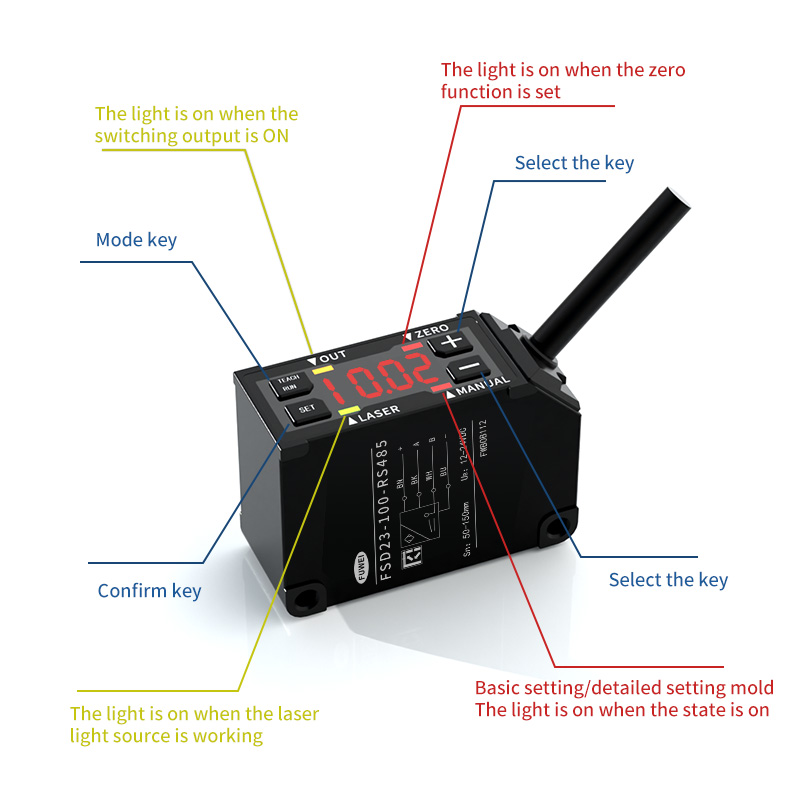

Indikator

Laserindikator: Grön / noll återställning Indikator: Röd

Utgångsindikator: Orange / Mode Indicator: Red
MF (flera funktion) ingång
 Laser av, undervisning, prov och håll, ett skott, noll återställning
Kontrollproduktion
 NPN/PNP MAX.100MA/DC30V ((restspänning 1,8 V max.)
Aktuell konsumtion
 70mA Max.
Analog ström
 Utgång 4-20 mA, tillåtet lastmotstånd under 300Ω
Analogspänning
 Utgång 0-10V, utgångsimpedans 100Ω
Skyddskrets
 Omvänd anslutningsskydd, över nuvarande skydd
Skyddskategori
 IP67 inklusive anslutningsdel
Operation Temp./Humid.
 -10 ~ 50⁰C / 35 ~ 85% RH utan freasing eller kondensation
Lagringstemp./humid.
 -20 ~ 60⁰C / 35 ~ 85% / RH
Omgivningsbelysning
 Sol ljus: 20 000 lx max. / Glödlampa: 3 000 lx max.
Vibrationsmotstånd
 10 ~ 55Hz, dubbel amplitud 1,5 mm, x, y, z i 2 timmar
Chockmotstånd
 500 mm/s2 (ca 50g) x, y, z 3 gånger vardera
Material
 Aluminium
Vikt
 Ca. 60g
Specifikationerna är baserade på tillståndet om inte annat anges: omgivningstemperatur: 23⁰C,
Tillförselspänning: 24VDC, provtagningsperiod: 500 μs, i genomsnitt: 64, Mätavstånd: Center of Range, Testing Object: White Ceramic
*1 definierad med mittstyrka 1/E2 (13,5%) i mitten. Det kan finnas annat läckage än den angivna spotstorleken. Sensorn kan
påverkas när det finns ett mycket reflekterande objekt nära detekteringsområdet.
*2 512 Medeltid

Liten status och stark funktionalitet

En mängd olika kärnfunktionella fördelar för din användning
