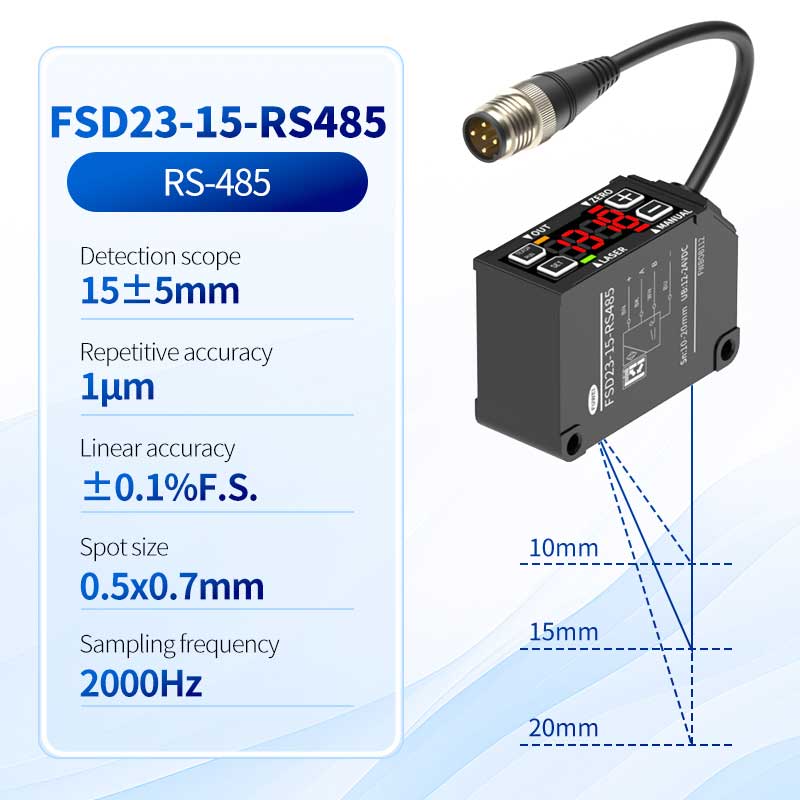

FSD23-15-RS485 Laserförskjutningssensorprestanda Funktioner:
Revolutionära ultra-små storlekar anpassar sig till olika installationsmiljöer;
Inbyggd styrenhet med 4-siffrig skärm ；
Högprestanda jämförbar med high end ；
Repeterbarhet: 1 um ；
Branschens minsta och lättaste vikt; och
Enklaste montering/demontering på utrustning; och
Lätt gjuten aluminiumhus.
Undertrycker effektivt mätfel på grund av monteringsförskjutning och temperatur.
Specifikationer
| Modell |
Kabel -baserad |
RS-485Correspondence |
|
|
|
FSD23-150-RS485 |
|
M12 Plugga- ble |
Analog CurrentOutput |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Analog spänningsutgång |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| RS-485 korrespondens |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Detektionsavstånd (mittposition) |
15 mm | 35 mm | 100 mm | 150 mm | ||
| Upptäcktsområde |
± 5 mm |
± 15 mm |
± 50 mm |
± 100 mm |
||
| Full Scale (F.S.) |
10mm |
30 mm |
100 mm |
200 mm |
||
| ljuskälla |
medium*våglängd |
Röd diodlaser |
Våglängd: 655mm |
|||
| Maximal utgångseffekt |
390 μW |
lmw |
||||
| Laserklass | Is/jis |
Klass 1 |
Klass 2 |
|||
| FDA |
Klass L |
Klass LL |
||||
| Spotstorlek ※ 2 |
0,5*0,7 mm |
0,45*0,8 mm |
0,6*0,7 mm |
0,50*0,55 mm |
||
| Linjär noggrannhet |
0,1% F.S. |
|||||
| Repeterbarhet ※ 3 |
1 mm |
6μm |
20 mm |
60mm |
||
| Adoptionscykel |
500μs/1000μs/4000μs/auto |
|||||
| Temperaturdriftkarakteristik (referensvärde) |
± 0,02%F.S./° C |
0,05%F.S./C |
0,08%F.S./° C |
|||
| ljus |
Laserbearbetningsindikator (grön)/nollinställningsindikator (röd)/switching utgångsindikator (orange)/lägesindikator (röd) |
|||||
| Extern ingångsfunktion |
RS485 -modeller som laser av, fjärrundervisning, provhållning, enstaka pulsutlösare och noll återställning har inte externa ingångsfunktioner |
|||||
| Analog utgång |
Analog nuvarande typ |
Utgången är 4 ~ 20 mA, och den tillåtna lastmotståndet är 3000 eller mindre |
||||
| Analog spänningstyp |
Utgången är 0 ~ 10V och utgångsimpedansen är 100Ω |
|||||
| Växlingsutgång ※ 5 |
Open Collector Output (NPN/PNP Switchable) Max 100MA/DC30VRESIDUAL VOLTAGEL.8V |
|||||
| Leveransspänning |
Analog ström/-485 Kommunikationstyp: DC12-24V+10%; Analogvolstage Typ: DC18-24V ± 10% |
|||||
| Aktuell konsumtion ※ 4 |
700mA eller mindre |
|||||
| Pluggbara kontakter |
M12 5-stiftskontakt (med 300 mm kabel) |
|||||
