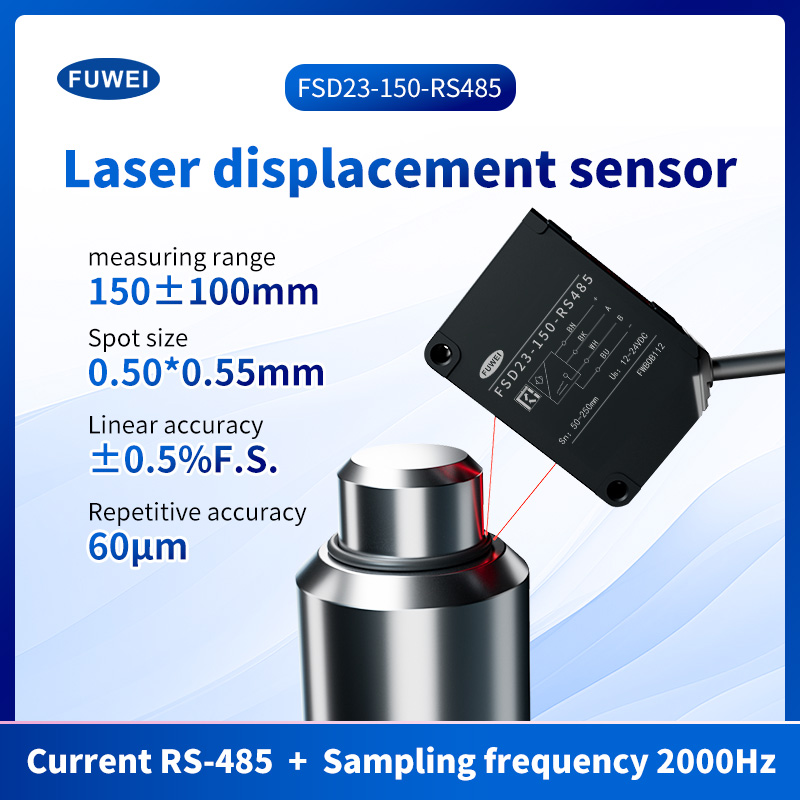

Digital skärm med hög precision Laserförskjutningsavståndssensor
Produktegenskaper:
Artikelnummer: FSD23-150-RS485
Mät centrumavstånd: 150 mm
Mätområde: ±100 mm
Linjäritet: ±0,5 % F.S.
Repeterbarhet: 60μm
Styrutgång: NPN/PNP max.100mA/DC30V ((restspänning 1,8V max.)
Matningsspänning:24VDC, Samplingsperiod: 500 μs, Medelvärde: 64,Mätavstånd:Räckviddscentrum, Testobjekt: Vit keramik
Analog spänningsutgång: Utgång 0-10V, utgångsimpedans 100Ω Analog strömutgång: Utgång 4-20mA, tillåtet belastningsmotstånd under 300Ω
Skydd: IP67
Driftstemperatur/fukt.：-10~50⁰C / 35 ~ 85% RH utan nötning eller kondens
Exakta mätmöjligheter
Högprecision CMoS-sensor med unika algoritmerUltrahög linjär noggrannhet för beröringsfria, slitagefria mätningar.

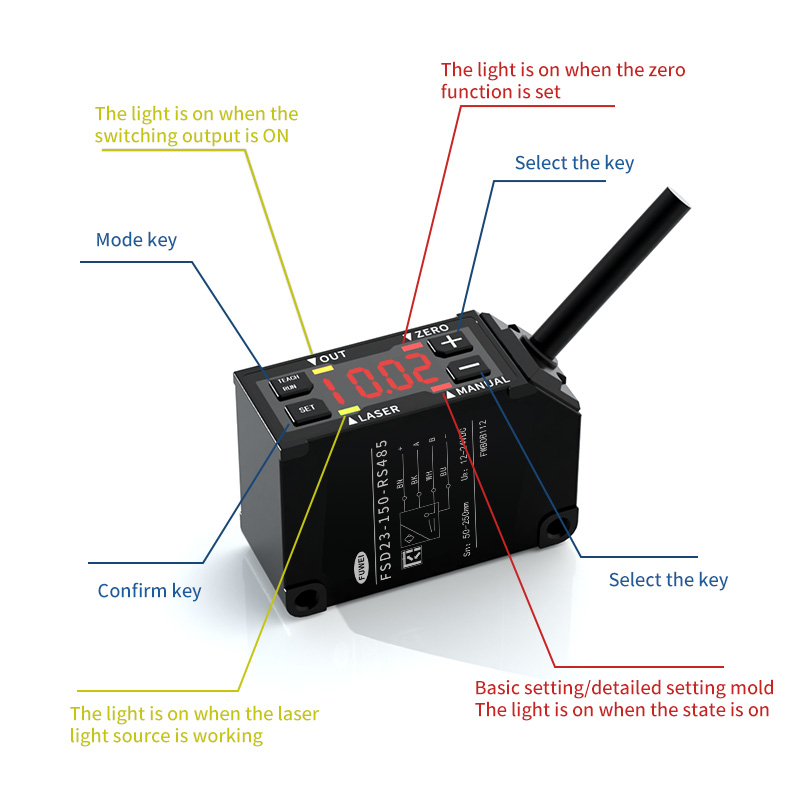

Panelintroduktion:
6,0 um hög upplösning
Den enkla användningen av högprecisionsmätning med en upplösning på upp till 6,0 um och den digitala LED-displayen gör den användbar för användning på olika produktionsanläggningar runt om i världen
Digital skärm
Det är lätt att kontrollera mängden förskjutning och ställa in den samtidigt.
IP67 skyddskonstruktion
Med lP67-skydd kan den användas även i miljöer med mycket fukt och damm. Ett metallfoder är installerat i monteringshålet, och det kan vara stadigt periferiellt periferiellt periferiellt med ett vridmoment på 0,8 N.m.
Lätt att installera
Styrenhetens funktioner är alla integrerade i sensorn, så det finns inget behov av att installera en separat styrenhet, vilket sparar utrymme.
NPN/PNP-polaritet stöds
Genom att byta knappen kan NPN/PNP-polaritet appliceras på en produkt, vilket minskar nummerregistreringen för service och underhåll.

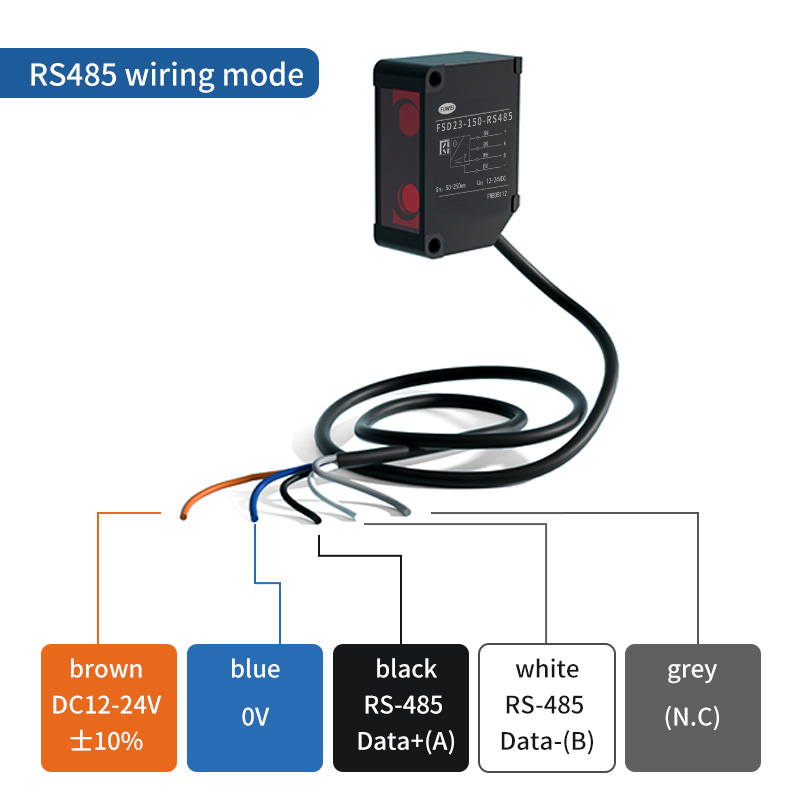

Analog ledning:

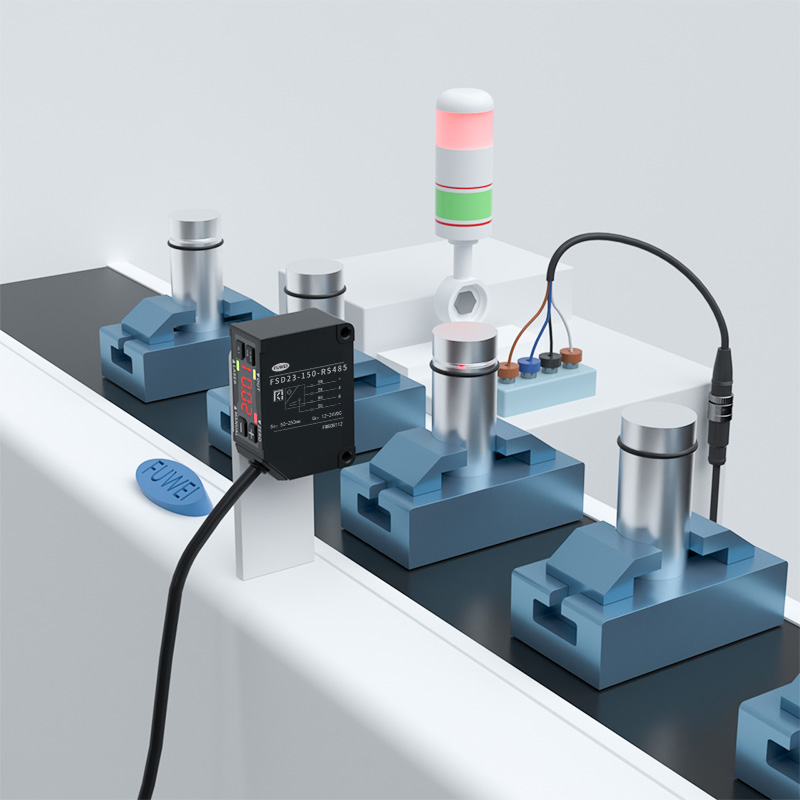

Application Showcase:
Avståndsmätning av gripdon
Detektering av dispensering av nålpositionering
Styrelsens höjdövervakning
Automatisk brännares höjdkontroll

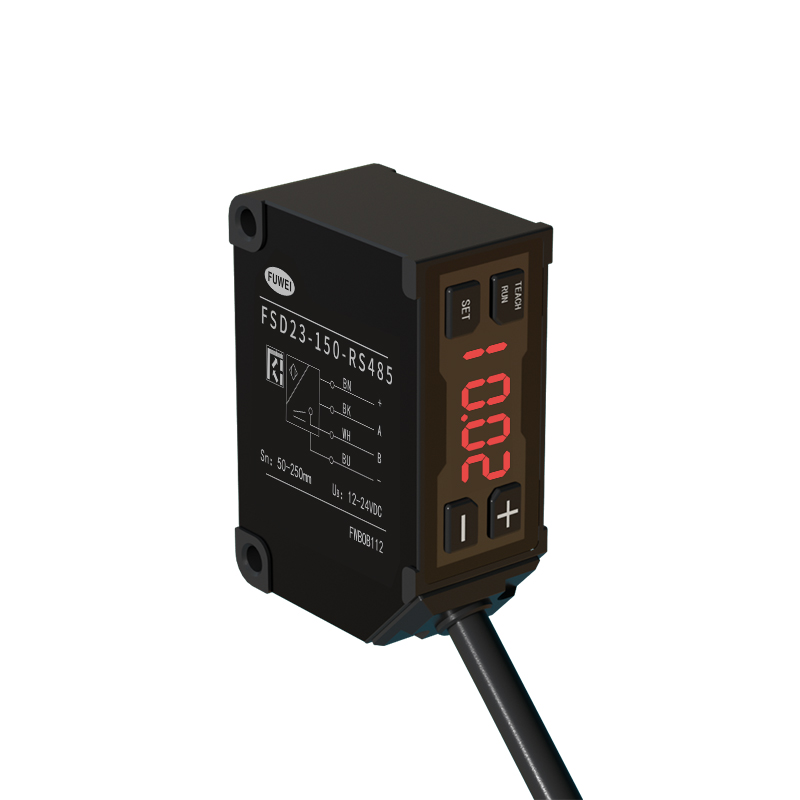

Produktdisplay:
Produktens mått:
Lägen och grundläggande funktioner:
Hur man växlar mellan lägen
Tryck på knappen "ZERO/RUN" en gång för att återgå till detektionsläget. När "MANUAL"-indikatorn är i grundinställningsläge eller detaljinställningsläge, lyser indikatorlampan.
Hur man ställer in parametervärdet
"+" och "One"-knappar: Ställ in valet av poster. Justering av det inställda värdet."ZERO/RUN"-knapp: Tryck en gång för att gå tillbaka Detektionsläget.
Specifikationer:
Analog ström 4-20mA Analog spänning 0-10V Laserindikator: Grön / Noll återställningsindikator: Röd Utgångsindikator: Orange / Lägesindikator: Röd
Artikelnummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485 kommunikation
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabeltypers-485 kommunikation
/
/
/
FSD23-150-RS485

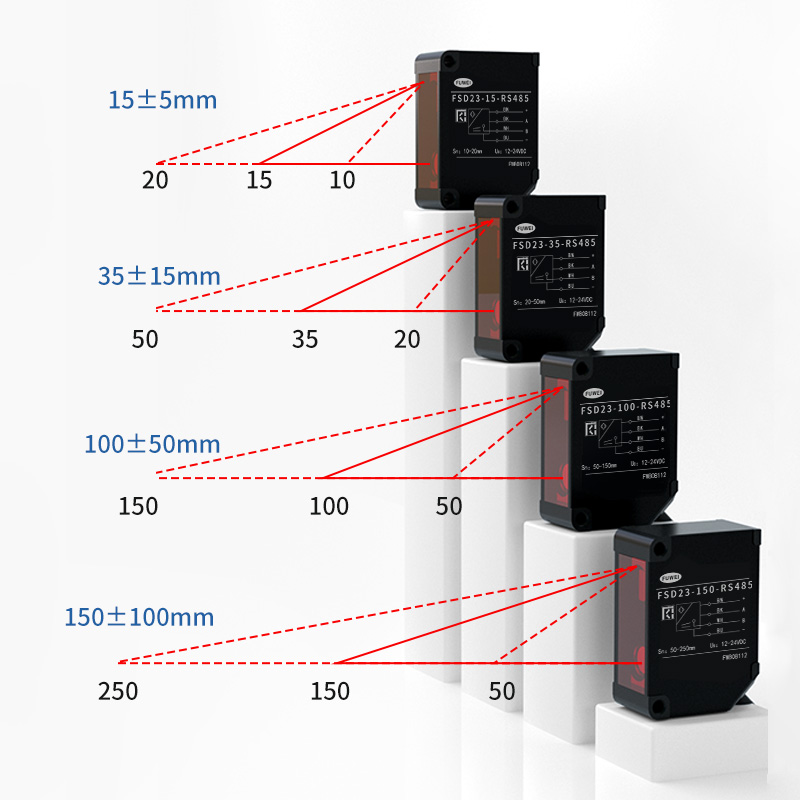

Centrum för mätområdet
15 mm
35 mm
100 mm
150 mm
Mätområde
±5 mm
±15 mm
±50 mm
±100 mm
Ljuskälla
Medium. Våglängd
Röd laserdiod (våglängd 650nm)
Max. uteffekt
390 μW
1mW
Laser klass
IEC/JIS
Klass 1
Klass 2
FDA
KLASS I
KLASS II
Fläckstorlek*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linjäritet
±0,1 % F.S.
±0,1 % F.S.
±0,1 % F.S.
±0,5 % F.S.
Repeterbarhet*2
1 μm
6 μm
20 μm
60 μm
Provtagningsperiod
500μs / 1000μs / 2000μs / 4000μs / AUTO
Temperaturdrift (typiskt värde)
±0,02 % F.S./⁰C
±0,02 % F.S./⁰C
±0,05 % F.S./⁰C
±0,08 % F.S./⁰C
Indikator
MF (flerfunktions)-ingång
Laser AV, Teaching, Sample & Hold, One shot, Noll återställning
Styrutgång
NPN/PNP max.100mA/DC30V ((restspänning 1,8 V max.)
Nuvarande förbrukning
70mA max.
Analog ström
Utgång 4-20mA, tillåtet belastningsmotstånd under 300Ω
Analog spänning
Utgång 0-10V, utgångsimpedans 100Ω
Skyddskrets
Omvänd anslutningsskydd, Överströmsskydd
Skyddskategori
IP67 inklusive anslutningsdel
Driftstemperatur/fukt.
-10~50⁰C / 35 ~ 85% RH utan fräsning eller kondens
Lagringstemp./Fukt.
-20 ~ 60°C / 35 ~85%/RH
Omgivande belysningsstyrka
Solljus: 20 000 lx max. / Glödlampa: 3 000 lx max.
Vibrationsmotstånd
10 ~ 55 Hz, dubbel amplitud 1,5 mm, X, Y, Z i 2 timmar
Stötmotstånd
500mm/s2 (ca 50G) X,Y,Z 3 gånger vardera
Material
Aluminium
Vikt
Cirka. 60 g
Specifikationerna är baserade på tillståndet om inte annat anges: Omgivningstemperatur:23⁰C,
Matningsspänning: 24VDC, Samplingsperiod: 500 μs, Medelvärde: 64,Mätavstånd:Räckviddscentrum, Testobjekt: Vit keramik
*1 Definierat med centrumstyrka 1/e2(13,5%) i mitten. Det kan finnas annat läckljus än den angivna punktstorleken. Sensorn kan
påverkas när det finns ett starkt reflekterande föremål nära detektionsområdet.
*2 512 medeltid
Liten växtlighet och stark funktionalitet
En mängd grundläggande funktionella fördelar för din användning
