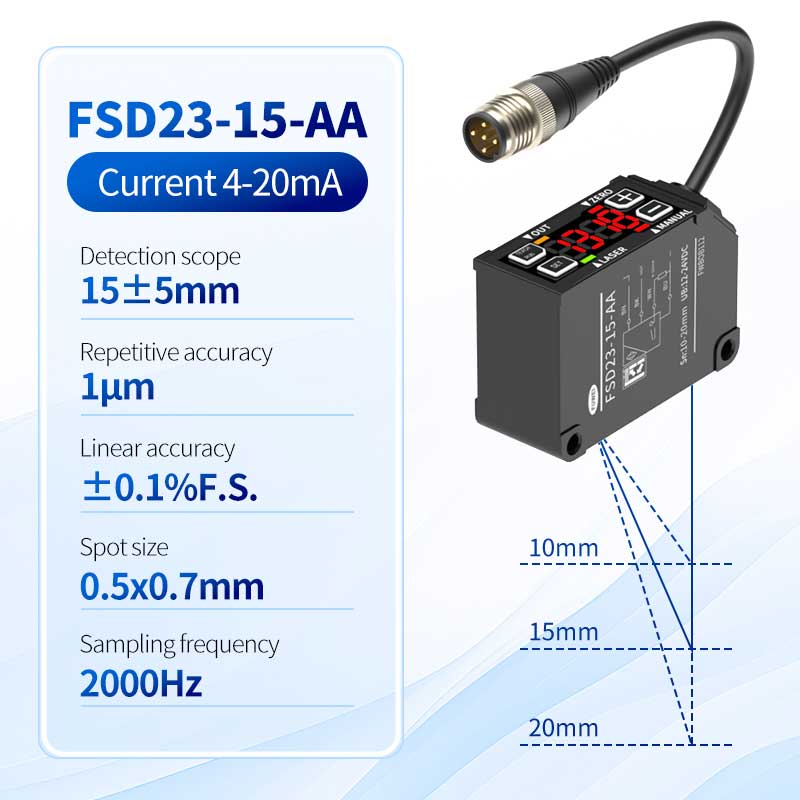

FSD23-15-AA Laserförskjutningssensor
  • FSD23-15-AA LaserförskjutningssensorFSD23-15-AA Laserförskjutningssensor

FSD23-15-AA Laserförskjutningssensor

Model:FSD23-15-AA
FSD23-15-AA-laserförskjutningssensor Revolutionära ultra-små storlekar anpassar sig till olika installationsmiljöer; Inbyggd styrenhet med fyrsiffrig digital display Högpresterande jämförbar med High End. Repeterbarhet: 1 um Branschens minsta och lättaste vikt; och Enklaste montering/demontering på utrustning; och Lätt gjuten aluminiumhus. Undertrycker effektivt mätfel på grund av monteringsförskjutning och temperatur.
Skicka förfråganPDF-nedladdning
Produktbeskrivning

FSD23-15-AA Laserförskjutningssensor Prestanda Funktioner:

FSD23-15-AA-laserförskjutningssensorn har en revolutionerande ultra-liten storlek, som står som branschens minsta och lättaste, vilket gör den mycket anpassningsbar till olika installationsmiljöer. I ett lättviktsgjutet aluminiumhölje erbjuder det det enklaste monteringen och demontering av utrustning, effektivisering av installationsprocesser. Utrustad med en inbyggd styrenhet och en fyrsiffrig digital skärm, levererar den högpresterande jämförbara med avancerade modeller, med en imponerande repeterbarhet på 1 um. Dessutom undertrycker det effektivt mätfel orsakade av monteringsförskjutning och temperaturfluktuationer, vilket säkerställer konsekvent noggrannhet under olika operativa förhållanden.

Specifikationer

Modell

Kabel

baserad

 RS-485 Correspo-NDENCE


FSD23-150-RS485

M12

Plugga-

ble

 Analog CurrentOutput
 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analogspänning

produktion

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
R5-485 Correspo-Ndence
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 -
Detektionsavstånd (mittposition)
 15 mm
 35 mm
 100 mm
 150 mm
Upptäcktsområde
 ± 5 mm
 ± 15 mm
 50 mm
 100 mm
Full Scale (F.S.)
 10mm
 30 mm
 100 mm
 200 mm
ljuskälla
 medium*våglängd
 Röd diodlaser
Våglängd: 655mm
Maximal utgångseffekt
 390 μW
1WW
Laserklass
 Is/jis
 Klass 1
Klass 2
FDA
 Klass L
Klass LL
Spotstorlek ※ 2
 0,45*0,8 mm
 0,6*0,7 mm
 0,50*0,55 mm
Linjär noggrannhet
 0,1% F.S.

0,5% F.S.
Repeterbarhet ※ 3
 1um
 6μm
 20um
 60mm
Adoptionscykel
 500μs/1000μs/4000μs/auto




Temperaturdrift

Egenskaper (referensvärde)

 0,02%F.S./° C
 0,05%F.S./° C
0,08%F.S./° C
Ljus

Laserarbetsindikator (grön) /nollinställningsindikator (röd) /switching utgångsindikator

(Orange) /lägeindikator (röd)
Extern ingångsfunktion

RS485 -modeller som laser av, fjärrundervisning, provhållning, enstaka pulsutlösare

och nollåterställning har inte externa att ingå funktioner
Analog utgång
 Analog nuvarande typ
 Utgången är 4 ~ 20 mA, och den tillåtna lastmotståndet är 300Ω eller mindre
Analog spänningstyp
 Utgången är 0 ~ 10V och utgångsimpedansen är 100Ω
Växlingsutgång ※ 5
 Open Collector Output (NPN/PNP Switchable) Max 100MA/DC30VRESIDUAL VOLTAGE1.8V
Leveransspänning
 Analog ström/-485 Kommunikationstyp: DC12-24V+10%; analog spänningstyp: DC18-24V ± 10%
Aktuell konsumtion ※ 4
 700mA eller mindre
Pluggbara kontakter
 M12 5-stiftskontakt (med 300 mm kabel)
Skyddskretsar
 Omvänd anslutningsskydd, överströmsskydd
Miljöparametrar
 Skyddsgrad
 IP67 (inklusive kabelkontakt)
Använd AmbientTemperatur/fuktighet
 -10 ~ 50/35-85%RH (ingen kondensation/isbildning)
Omgivande belysning
 Solljus: 20.000Lxorless/glödande: 3.000 LX eller Less10
Vibrationsmotstånd
 10 ~ 55Hz dubbel amplitud 1,5 mm x, y, z vägbeskrivning i 2 timmar vardera
Slagmotstånd
 500 m/s² (ca 50 g) 3 gånger i var och en av x-, y- och z -riktningarna
Material

Bostäder: Die-Cast Aluminium Lens Board: PPSU Display Board: PET CABAL: Oil Resistant PVC
vikt

Ca 60 g (inklusive kabel)
