Prestandafunktioner:
Liten storlek, liten plats;
Hög detektionsnoggrannhet och hög prisprestationsförhållande;
Dubbelomkoppling och analoga utgångar samtidigt.
Flera detekteringslägen för fler applikationer.

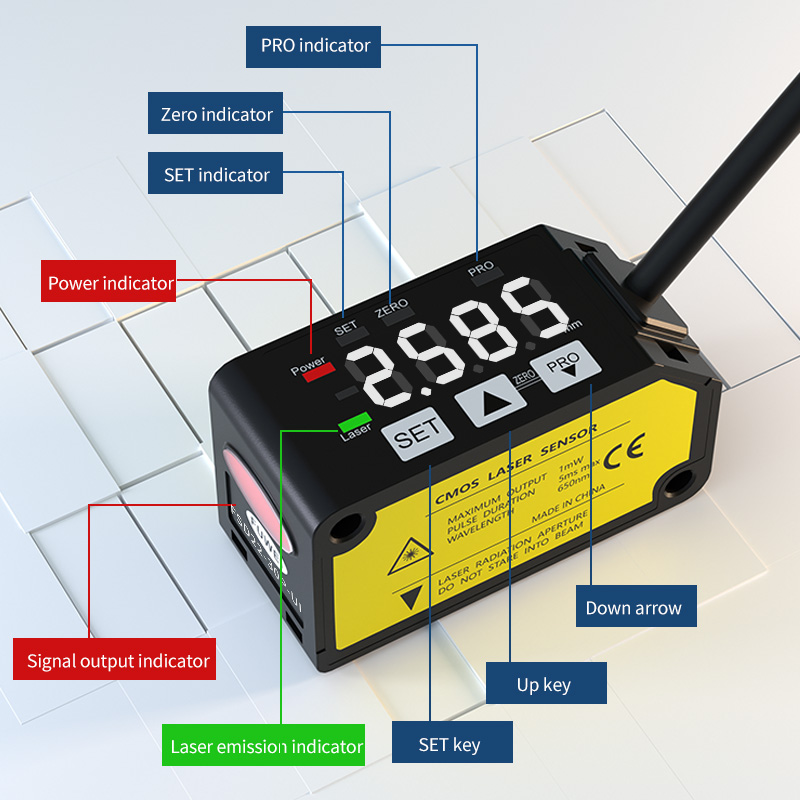

Stor utgångsindikator på toppen för bättre visualisering; och
Avancerad skärm med ljust vitt digitalt rör; Membranknappsats för enkel drift och installation.
Membranknappar för enkel drift och installation.
Aluminiumhus för robusthet och hållbarhet.
Parameterspecifikationer ：
| Typ |
Mått Center 30mm Type |
Mått Center 50mm Type |
Mått Center 100mm Type |
Mått Center 200mm typ |
Mått Center 400mm typ |
|
| Analog+NPN -utgång |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analog+PNP -utgång |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Mätcentrum |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Mätområde |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Stråldiameter (anmärkning 3) |
Ca. Ø50μm |
Ca. Ø70μm |
Ca. Ø120μm |
Ca. Ø300μm |
Ca. Ø500μm |
|
| Repeterbarhet |
10mm |
30 mm |
100 mm |
200 mm |
300 um (mätavstånd 200 till 400 mm) 800 um (mätavstånd 400 till 600 mm) |
|
| Linearitet |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (Mätavstånd 200 till 400 mm) ± 0,4%F.S. (Mätavstånd 400 till 600 mm) |
|||
| Temperaturkarakteristik |
0,03%F.S./° C |
|||||
| Ljuskälla |
Röd halvledarlaserklass 2 [JIS / IEC / GB / FDA (anmärkning 2)] Max. Utgång: 1 MW, Emission Peak Wavel -Längd: 655Nm |
|||||
| Leveransspänning |
12 till 24V DC ± 10%, Ripple P-P 10% eller mindre |
|||||
| Energiförbrukning |
40 mA eller mindre (vid 24V DC -tillförselspänning), 65mA eller mindre (vid 12V DC -tillförselspänning) |
|||||
| Kontrollproduktion |
NPN öppen collector • Maximal handfat: 50mA • applicerad spänning: 30V DC eller mindre (Mellan kontrollutgången till 0V) • Restspänning: 1,5V eller mindre (Vid 50mA Sink Current) • Läckström: 0,1 mA eller mindre |
PNP öppen collector transistor • Maximal källström: 50mA • applicerad spänning: 30V DC eller mindre (Mellan kontrollutgången till +V) • Restspänning: 1,5V eller mindre (Vid 50 mA källström) • Läckström: 0,1 mA eller mindre |
||||
| Bytbar antingen ljus eller mörk på |
||||||
| Incorporated (Auto Reset Type) |
||||||

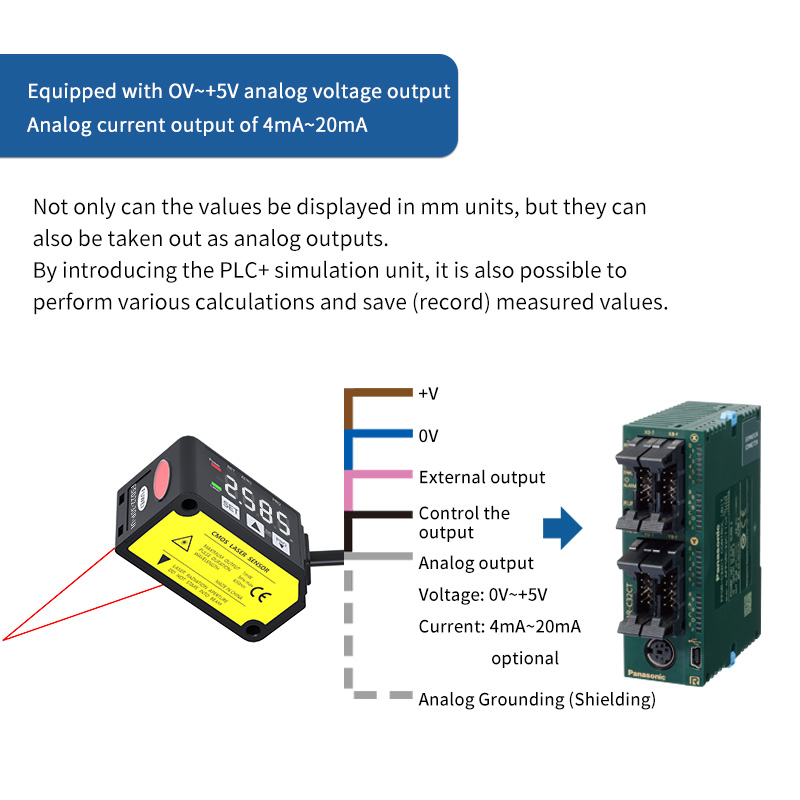

| Analog utgång |
Analog spänningsutgång |
• Utgångsintervall: 0 till +5V (vid larm: +5.2V) • Utgångsimpedans: 100Ω |
||||
| Analog strömutgång |
• Utgångsintervall: 4 till 20 mA (vid larm: 0mA) • Belastningsimpedans: 300Ω eller mindre |
|||||
| Resterid |
Byte mellan 1,5 ms / 5ms / 10 ms |
|||||
| Extern ingång |
NPN icke-kontakt ingång • Inmatningsförhållanden Ogiltigt: +8 till +V DC eller öppet Giltigt: 0 till +1.2V DC • Ingångsimpedans: Ca. 10kΩ |
PNP icke-kontakt ingång • Inmatningsförhållanden Ogiltigt: 0 till +0,6V DC eller öppen Giltigt: +4 till +V DC • Ingångsimpedans: Ca. 10kΩ |
||||
| Skydd |
IP67 (IEC) |
|||||
| Föroreningsgrad |
2 |
|||||
| Omgivningstemperatur |
-10 till +45 ° C (ingen daggkondensation eller isbildning tillåtet), lagring: -20 till +60 ° C |
|||||
| Omgivningsfuktighet |
35 till 85% RH, lagring: 35 till 85% RH |
|||||
| Omgivningsbelysning |
Glödlampa: acceptansyta belysning 3 000ℓx eller mindre |
|||||
| Drift |
2 000 m eller mindre |
|||||
| Kabel |
0,2 mm2 5-kärnkonditionering, 2 m lång |
|||||
| Material |
Hölje: aluminium gjuten, frontskydd: akryl |
|||||
| Vikt |
ca. 85 g (inklusive kabel) |
|||||
| Tillämplig standard |
EMC -direktivöverensstämmelse, FDA -standard, UL -erkännande |
|||||
| Anmärkningar: |
|
|
|
|
|
|
| 1) Tillförselspänning: 24V DC, omgivningstemperatur: +20 ° C, responstid: 10ms och analog utgångsvärde för mätningscentrets avstånd används för ospecificerade mätförhållanden. Ämnet är vit keramik. |
||||||
| 2) Detta är baserat på FDA -standarden, enligt lasermeddelande nr 50 i FDA -standarden. |
||||||
| 3) Detta är storleken i mätningscentrets avstånd. Dessa värden definierades med användning av 1/E2 (ca 13,5%) av mittens ljusintensitet. På grund av läcklampa utanför det angivna området kan reflektansen kring detekteringspunkten vara högre än vid punkten och detta kan påverka mätvärdet. |
||||||
