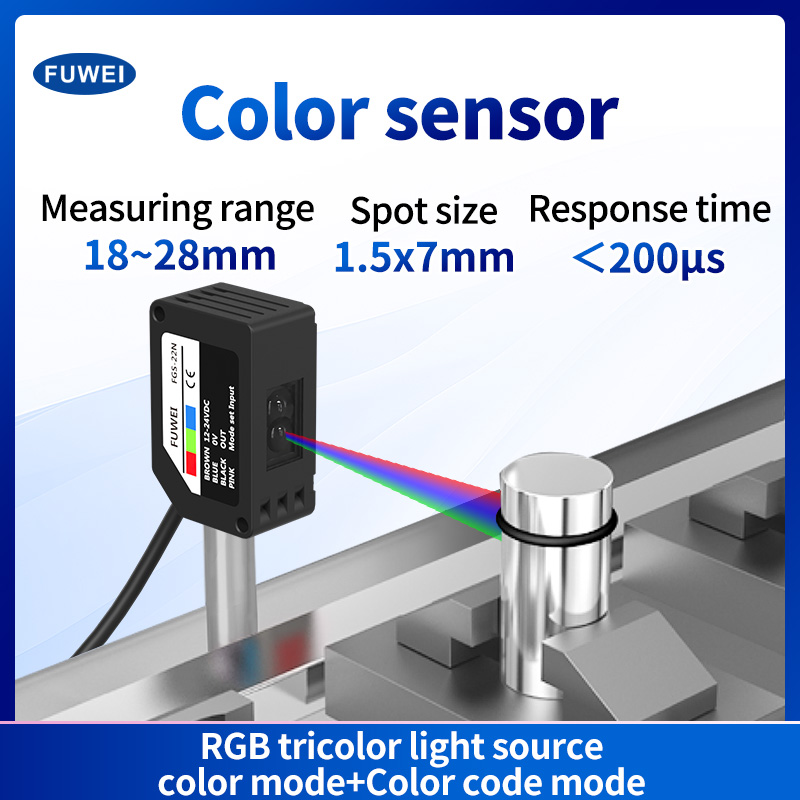

FGS-22N färgsensorfunktioner:
Inbyggd ljuskälla i tre färger, den bästa LED automatiska valfunktionen;
Detektionsfelet är justerbart, vilket kan eliminera påverkan av det uppmätta objektets jitter;

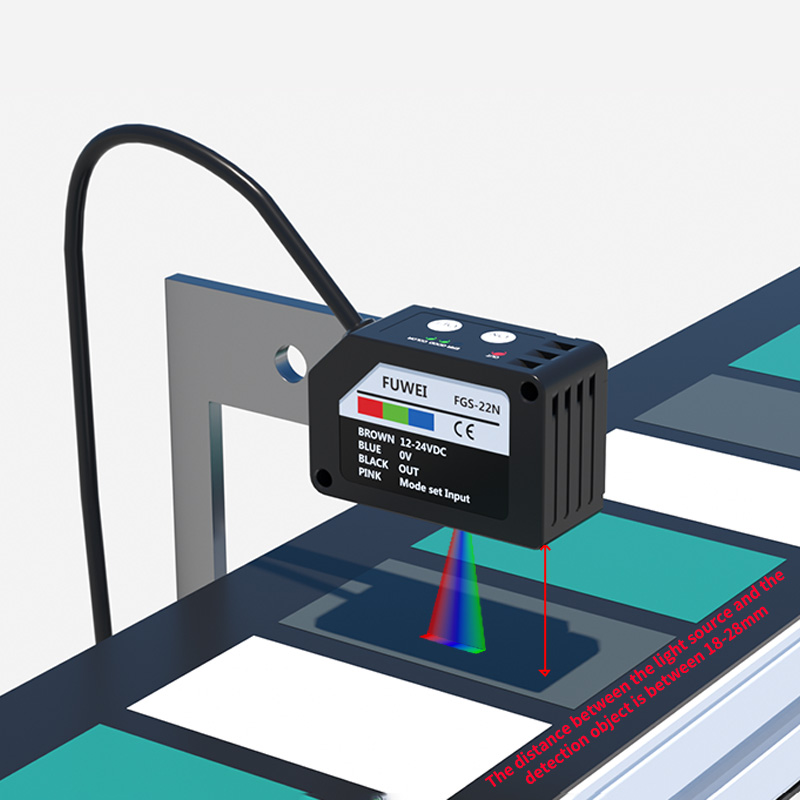

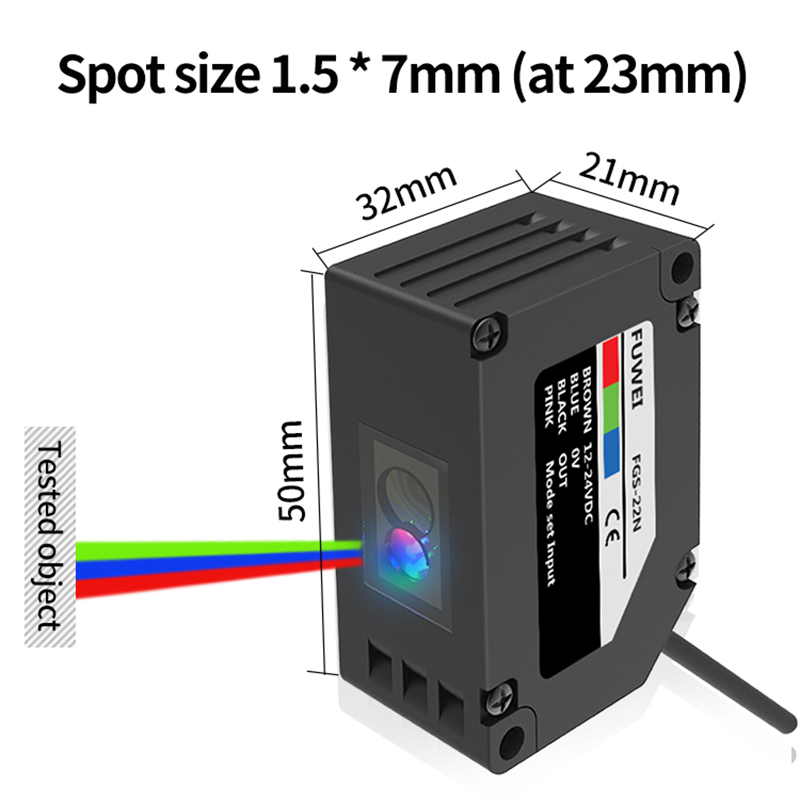

Punktstorleken är cirka 1,5*7 mm (23 mm detekteringsavstånd);

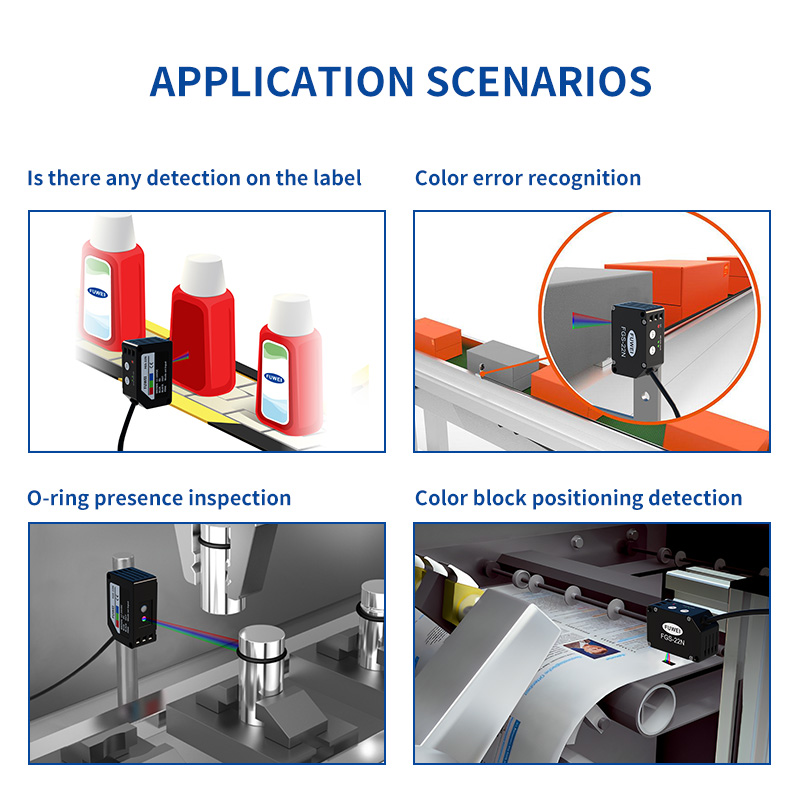

Det unika dual-mode-läget har funktionen av färgmarkör + färgdetektering samtidigt, vilket är mer tillämpligt på ett brett spektrum av scenarier

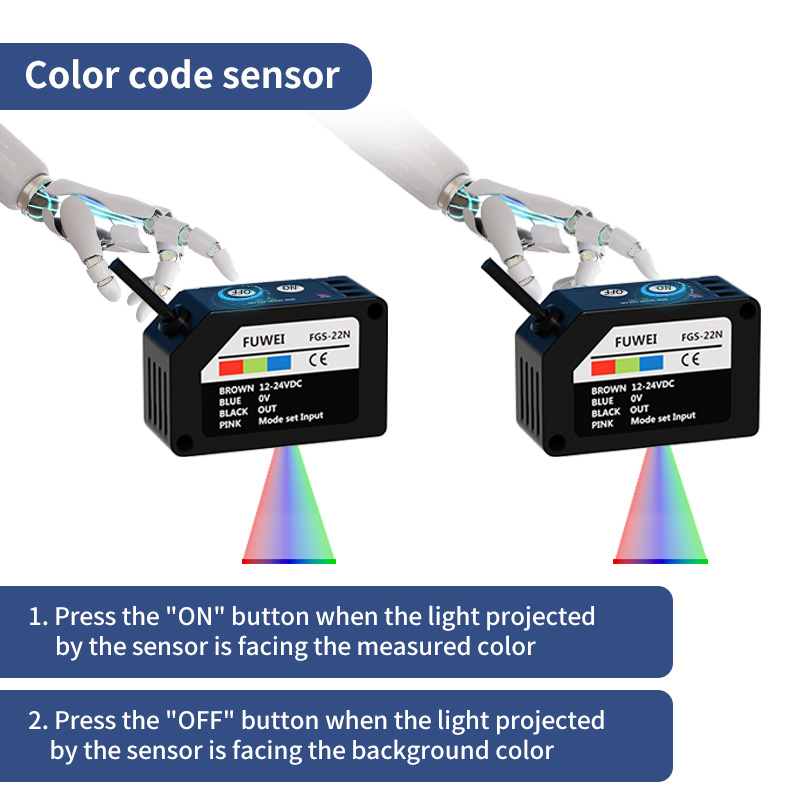

Tvåpunktsinställningsläge, operationen är bekvämare
Specifikation:
| Modell | FGS-22N |
FGS-22P |
| Detektionsavstånd |
18,28 mm |
|
| Matningsspänning |
24VDC±10%Ripple P-P<10% |
|
| Matningsspänning |
Komposit LED: Röd/Grön/Blå (Ljuskällans våglängd: 640nm/525nm/470mm) |
|
| Nuvarande förbrukning |
Effekt<850mW (matningsspänningen är 24V, förbrukningsström <35mA) |
|
| Ingång för lägesomkopplare |
Färgmarkeringsläge: Låg(ON)0.0.6VDC Läckström är nedan 0,5mA;Ingångsimpedansen är cirka 10kQ.
Färgläge: Hög (AV) 12.…+VDC eller öppen
|
Färgmarkeringsläge: Låg (AV) 0.0.6VDC eller ope
Färgläge:Hög(ON)12…+VDC Läckströmmen är under 3mA; Ingångsimpedansen är cirka 10kQ
|
| Utgångstyp |
NPN transistor med öppen kollektor. max inströmmen är 50mA; pålagd spänning är under 30VDC(Mellan utgång och 0V);Rester spänningen är mindre än 1,5V (vid inflöde strömmen är 50mA)*
|
PNP transistor med öppen kollektor. max inströmmen är 50mA; pålagd spänning är under 30VDC(Mellan utgång och +V);Rester spänningen är mindre än 1,5V (vid inflöde strömmen är 50mA) |
| Utgångsdrift | Färgmarkeringsläge: PÅ när färgmärkesdetektering; Färgläge: PÅ när konsekvent |
|
| Skyddskrets | Kortslutningsskydd |
|
| Respons tid |
<200 μs |
|
| Omgivningstemperatur |
-1055 ℃ (Ingen kondensering, ingen kondensering) |
|
| Miljöfuktighet |
35…85 %RH (Ingen kondensation) |
|
| Husmaterial |
Hus: PBT; Manöverpanel: PC; Manöverknapp: Silikagel; Lins: PC |
|
| Anslutningsmetod |
2 m kabel (0,2 mm²4-stifts kabel |
|
| Vikt | Ca 104g |
|
