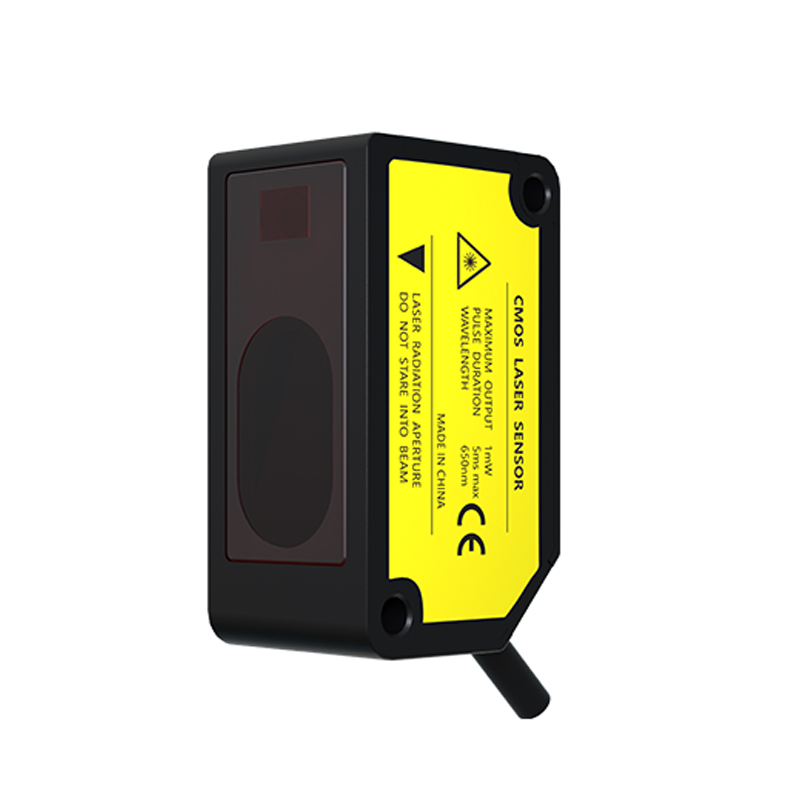

Laserförskjutningsområde sensor

Model:FSD22-50P-UI

Laserförskjutningsområde Sensor liten storlek, liten ljuspunkt; Hög detektionsnoggrannhet, extremt hög kostnadseffektiv; samtidigt med växling och analog dubbelutgång; En mängd olika detekteringslägesfunktion kan tillämpas på fler applikationer Toppdesign har en stor utgångsindikator, mer intuitiv: klar och ljus vit digital rördisplay, mer avancerad: membrannyckel, lätt att ställa in operationen är bekväm; Aluminiumlegeringsskal, robust och hållbar.

Skicka förfrågan

Produktbeskrivning

Laserförskjutningsområde Sensorprestanda Egenskaper:

Liten storlek, liten ljuspunkt;

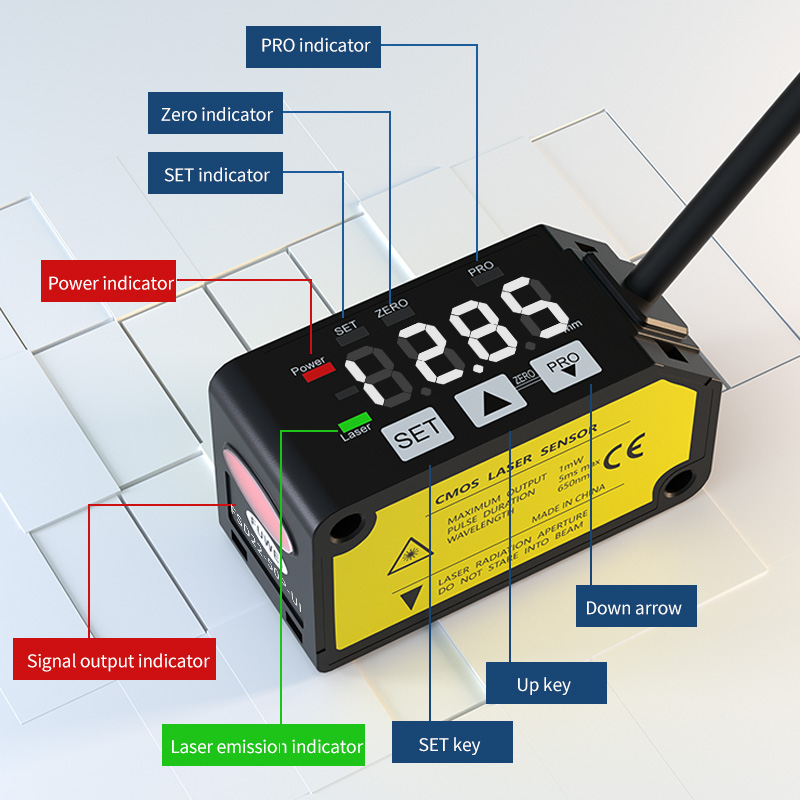

Hög detektionsnoggrannhet, extremt hög kostnadseffektiv; samtidigt med växling och analog dubbelutgång; En mängd olika detekteringslägesfunktion kan tillämpas på fler applikationer Toppdesign har en stor utgångsindikator, mer intuitiv: klar och ljus vit digital rördisplay, mer avancerad: membrannyckel, lätt att ställa in operationen är bekväm; Aluminiumlegeringsskal, robust och hållbar.

Parameterspecifikationer ：

Typ	Mått Center 30mm Type	Mått Center 50mm Type	Mått Center 100mm Type	Mått Center 200mm typ	Mått Center 400mm typ
Analog+NPN -utgång	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Analog+PNP -utgång	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI

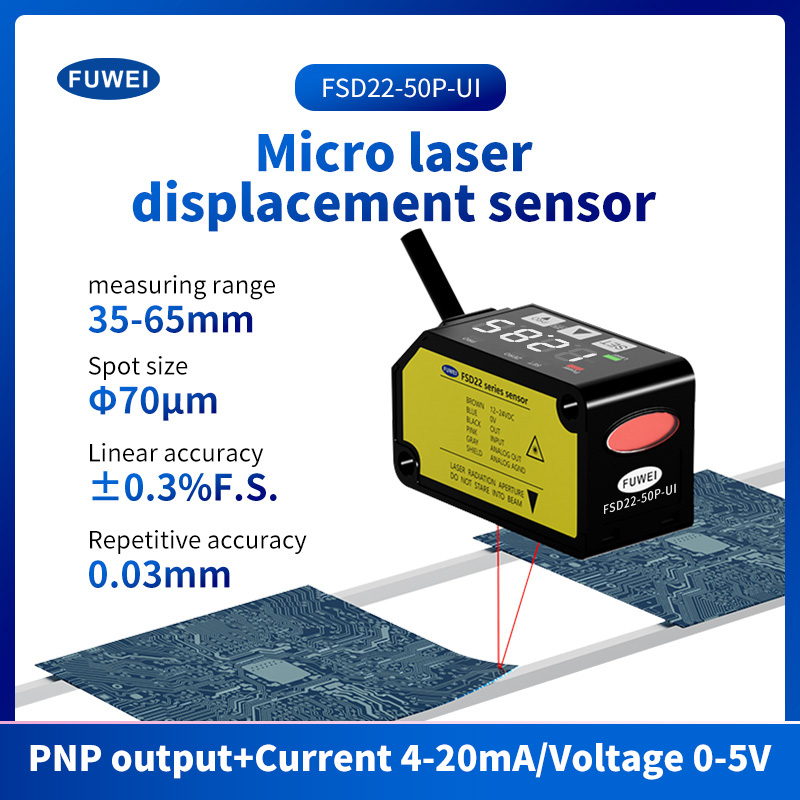

Mätcentrum	30 mm	50 mm	100 mm	200 mm	400 mm
Mätområde	± 5 mm	± 15 mm	± 35 mm	± 80 mm	± 200 mm
Stråldiameter (anmärkning 3)	Ca. Ø50μm	Ca. Ø70μm	Ca. Ø120μm	Ca. Ø300μm	Ca. Ø500μm
Repeterbarhet	10mm	30 mm	100 mm	200 mm	300 um (mätavstånd 200 till 400 mm) 800 um (mätavstånd 400 till 600 mm)
Linearitet	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Mätavstånd 200 till 400 mm) ± 0,4%F.S. (Mätavstånd 400 till 600 mm)
Temperaturkarakteristik	0,03%F.S./° C
Ljuskälla	Röd halvledarlaserklass 2 [JIS / IEC / GB / FDA (anmärkning 2)] Max. Utgång: 1 MW, Emission Peak Wavel -Längd: 655Nm
Leveransspänning	12 till 24V DC ± 10%, Ripple P-P 10% eller mindre
Energiförbrukning	40 mA eller mindre (vid 24V DC -tillförselspänning), 65mA eller mindre (vid 12V DC -tillförselspänning)
Kontrollproduktion	NPN öppen collector • Maximal handfat: 50mA • applicerad spänning: 30V DC eller mindre (Mellan kontrollutgången till 0V) • Restspänning: 1,5V eller mindre (Vid 50mA Sink Current) • Läckström: 0,1 mA eller mindre			PNP öppen collector transistor • Maximal källström: 50mA • applicerad spänning: 30V DC eller mindre (Mellan kontrollutgången till +V) • Restspänning: 1,5V eller mindre (Vid 50 mA källström) • Läckström: 0,1 mA eller mindre
	Bytbar antingen ljus eller mörk på
	Incorporated (Auto Reset Type)

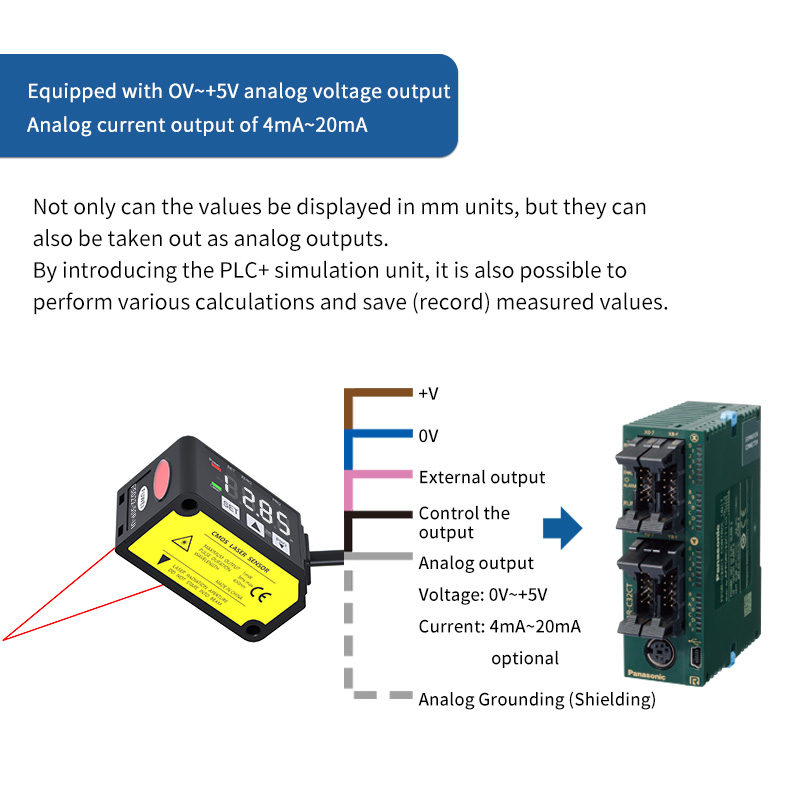

Analog utgång	Analog spänningsutgång	• Utgångsintervall: 0 till +5V (vid larm: +5.2V) • Utgångsimpedans: 100Ω
	Analog strömutgång	• Utgångsintervall: 4 till 20 mA (vid larm: 0mA) • Belastningsimpedans: 300Ω eller mindre
Resterid	Byte mellan 1,5 ms / 5ms / 10 ms
Extern ingång	NPN icke-kontakt ingång • Inmatningsförhållanden Ogiltigt: +8 till +V DC eller öppet Giltigt: 0 till +1.2V DC • Ingångsimpedans: Ca. 10kΩ			PNP icke-kontakt ingång • Inmatningsförhållanden Ogiltigt: 0 till +0,6V DC eller öppen Giltigt: +4 till +V DC • Ingångsimpedans: Ca. 10kΩ
Skydd	IP67 (IEC)
Föroreningsgrad	2
Omgivningstemperatur	-10 till +45 ° C (ingen daggkondensation eller isbildning tillåtet), lagring: -20 till +60 ° C
Omgivningsfuktighet	35 till 85% RH, lagring: 35 till 85% RH
Omgivningsbelysning	Glödlampa: acceptansyta belysning 3 000ℓx eller mindre
Drift	2 000 m eller mindre
Kabel	0,2 mm2 5-kärnkonditionering, 2 m lång
Material	Hölje: aluminium gjuten, frontskydd: akryl
Vikt	ca. 85 g (inklusive kabel)
Tillämplig standard	EMC -direktivöverensstämmelse, FDA -standard, UL -erkännande
Anmärkningar:
1) Tillförselspänning: 24V DC, omgivningstemperatur: +20 ° C, responstid: 10ms och analog utgångsvärde för mätningscentrets avstånd används för ospecificerade mätförhållanden. Ämnet är vit keramik.
2) Detta är baserat på FDA -standarden, enligt lasermeddelande nr 50 i FDA -standarden.
3) Detta är storleken i mätningscentrets avstånd. Dessa värden definierades med användning av 1/E2 (ca 13,5%) av mittens ljusintensitet. På grund av läcklampa utanför det angivna området kan reflektansen kring detekteringspunkten vara högre än vid punkten och detta kan påverka mätvärdet.
