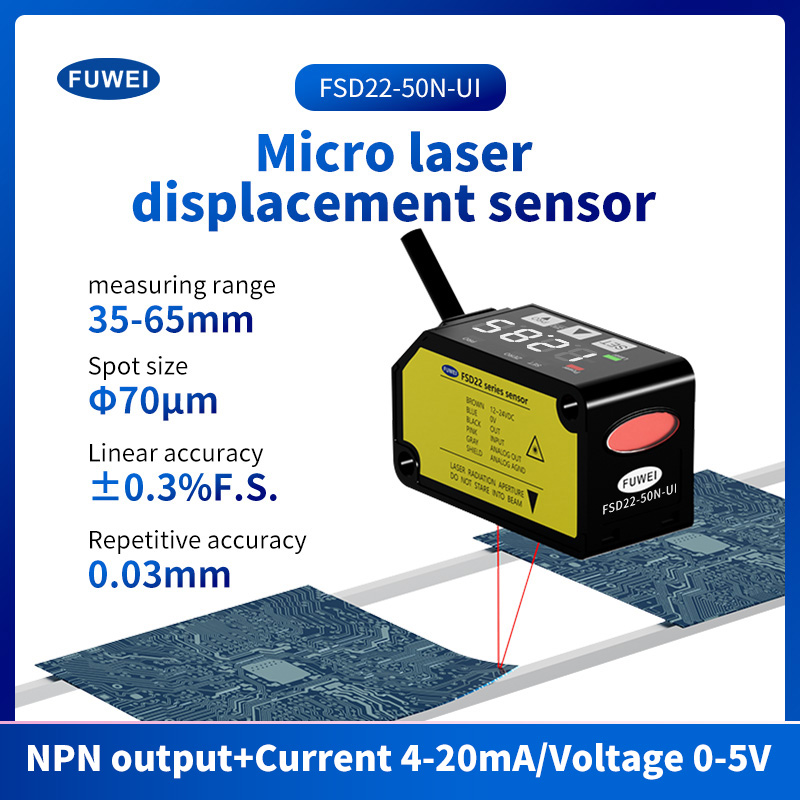

CMos-typMiniatyrlaserförskjutningssensor
10 um stabil detektering
Panelintroduktion:

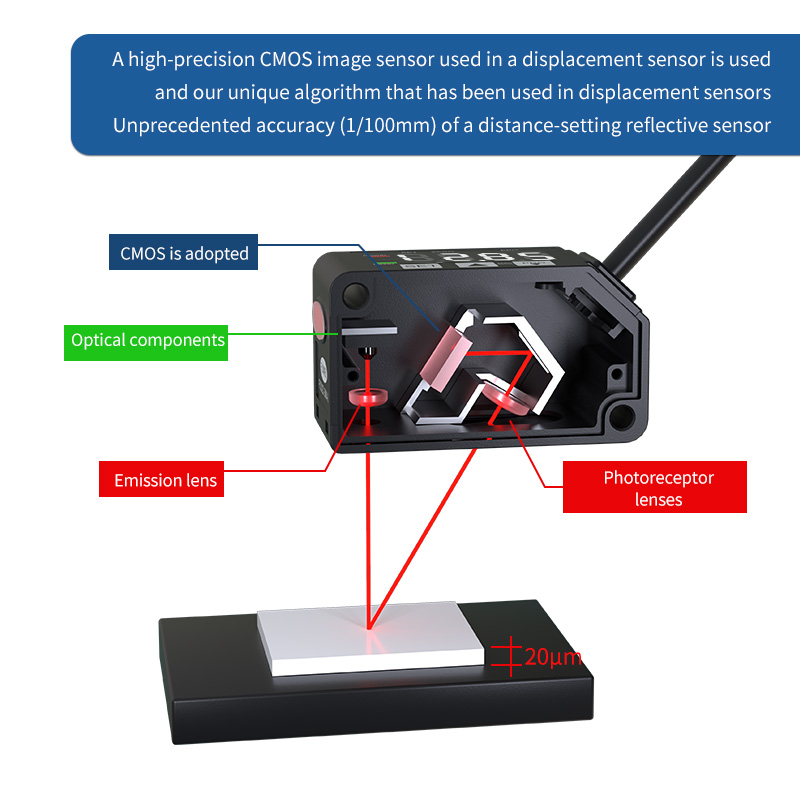

Högprecision CMos-bilder användsSensor unika algoritm
En CMOS-bildsensor med hög precision som används i en förskjutningssensor används och vår unika algoritm som har använts i förskjutningssensorer Oöverträffad noggrannhet (1/100 mm) för en avståndsinställningsreflekterande sensor

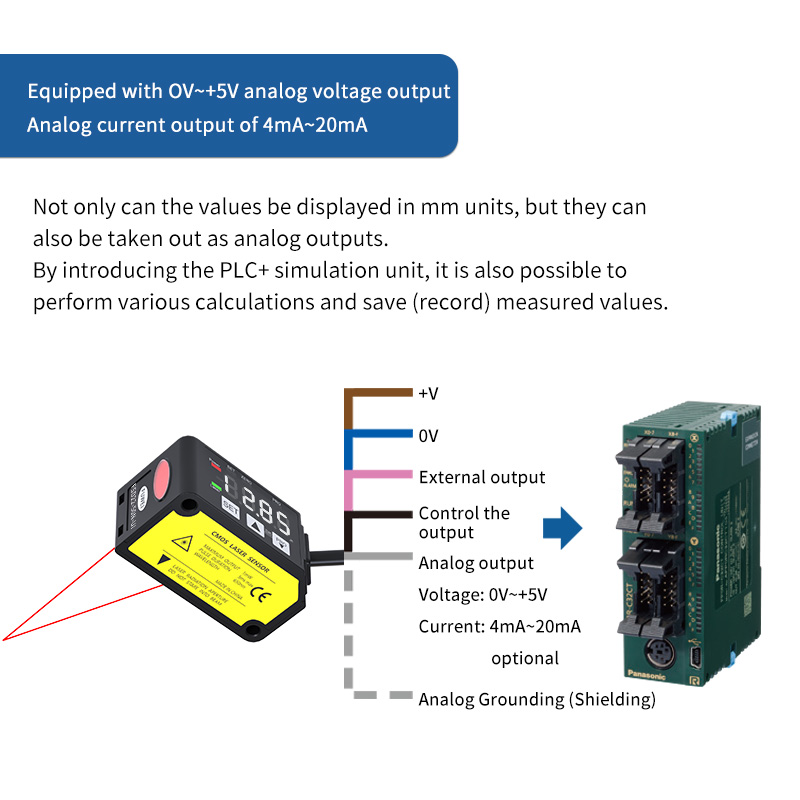

Utrustad med OV~+5V analog spänningsutgång Analog strömutgång på 4mA~20mA
Värdena kan inte bara visas i mm-enheter utan de kan också tas ut som analoga utgångar. Genom att introducera simuleringsenheten PLC+ är det också möjligt att utföra olika beräkningar och spara (registrera) mätvärden

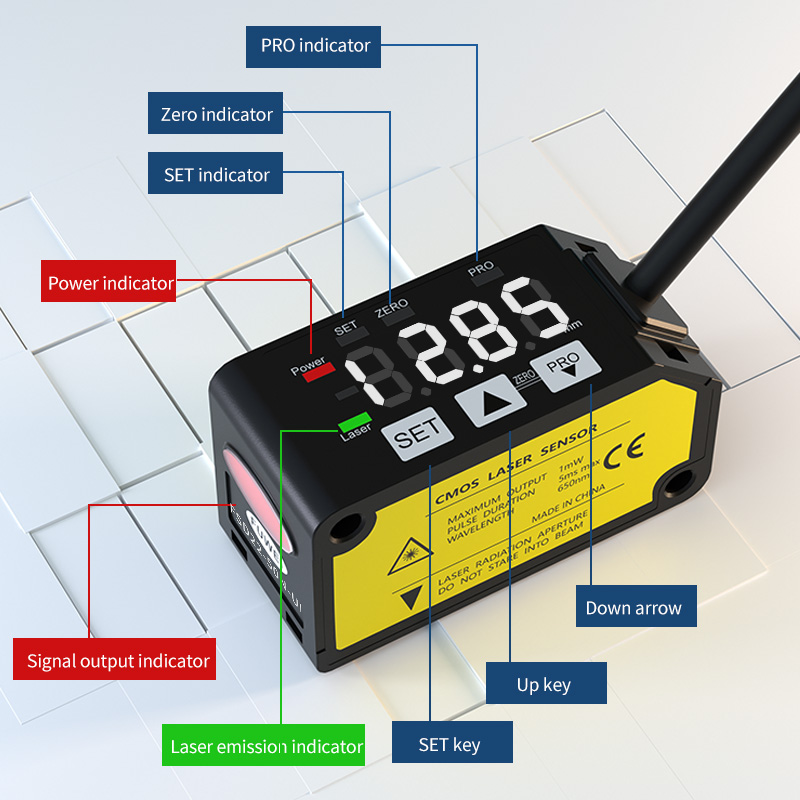

Ställ in displayfunktionen
Nollställningsfunktion
Detta är en funktion som låter dig tvångsnolla det uppmätta värdet. Nollpunkten kan bestämmas godtyckligt. Ställ in höjden på det detekterade objektet till basvärdet den kan enkelt användas vid mätning av toleranser eller vid mätning av sektionsskillnader.
Utrustad med praktiska växlingsinställningsfunktioner
När det finns ett detekteringsobjekt på sensorsidan kan detekteringen ställas in enligt bakgrundsobjektets benchmark-värde. Det är en bekväm funktion för att upptäcka förändringar i storleken på ett objekt.
(När du använder det upptäckta objektet som bas)
Ställ in referensvärdet på sidan av bakgrundsobjektet baserat på det detekterade objektet. Håll dig borta från bakgrunden Kroppstid att använda.

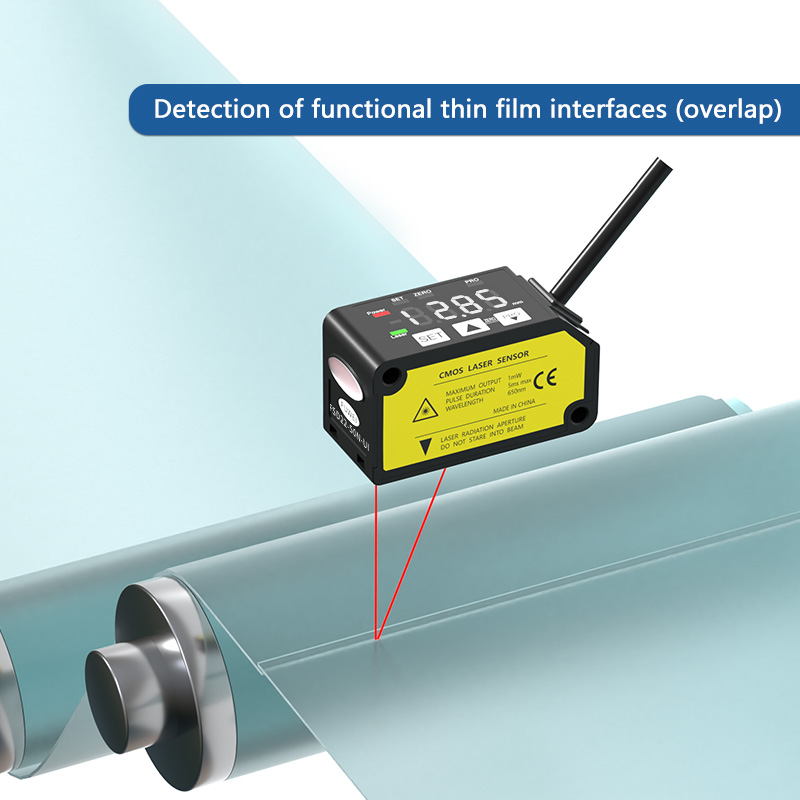

Scenapplikation:
Upptäck skenningen av substratet
Upptäck överlappning av ledningsramar
Bedömning av fram- och baksidan av höljet för elektroniska komponenter
Upptäck närvaron eller frånvaron av packningar
Dimensioner ledning:

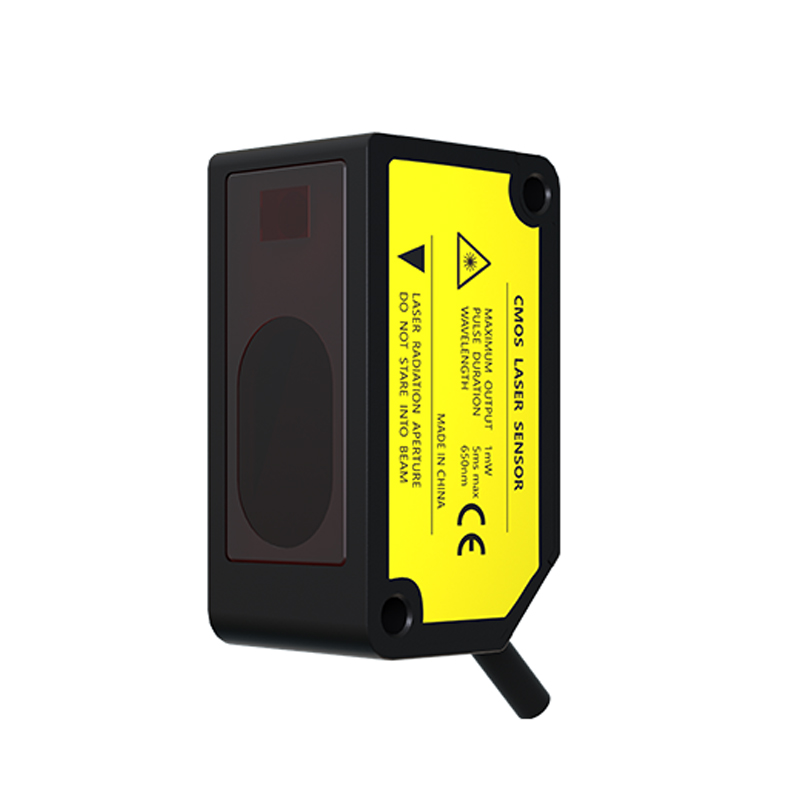

Produktvisning:
Parameterspecifikationer:
| Typ |
Mått center 30mm typ |
Mått center 50mm typ |
Mått center 100mm typ |
Mått center 200mm typ |
Mått center 400mm typ |
|
| Analog+NPN-utgång |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Analog+PNP-utgång |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Mätning av mittavstånd |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Mätområde |
±5 mm |
±15 mm |
±35 mm |
±80 mm |
±200 mm |
|
| Stråldiameter (not 3) |
Cirka. ø50 μm |
Cirka. ø70μm |
Cirka. ø120μm |
Cirka. ø300 μm |
Cirka. ø500 μm |
|
| Repeterbarhet |
10 μm |
30 μm |
100 μm |
200 μm |
300μm (mätavstånd 200 till 400 mm) 800 μm (mätavstånd 400 till 600 mm) |
|
| Linjäritet |
±0,3 % F.S. |
±0,3 % F.S. |
±0,3 % F.S. (måttavstånd 200 till 400 mm) ±0,4 % F.S. (måttavstånd 400 till 600 mm) |
|||
| Temperaturkarakteristik |
0,03 % F.S./°C |
|||||
| Ljuskälla |
Röd halvledarlaser klass 2 [JIS / IEC / GB / FDA (not 2)] Max. effekt: 1mW, Emissions toppvåglängd: 655nm |
|||||
| Matningsspänning |
12 till 24V DC ±10 %, Ripple P-P 10 % eller mindre |
|||||
| Energiförbrukning |
40mA eller mindre (vid 24V DC matningsspänning), 65mA eller mindre (vid 12V DC matningsspänning) |
|||||
| Styrutgång |
NPN transistor med öppen kollektor •Maximal sänkström: 50mA • Tillämpad spänning: 30V DC eller mindre (Mellan kontrollutgång till 0V) •Resterande spänning: 1,5V eller mindre (Vid 50mA sjunkström) •Läckström: 0,1 mA eller mindre |
PNP transistor med öppen kollektor •Maximal källström: 50mA • Tillämpad spänning: 30V DC eller mindre (Mellan kontrollutgång till +V) •Resterande spänning: 1,5V eller mindre (Vid 50mA källström) •Läckström: 0,1 mA eller mindre |
||||
| Ställbar antingen ljus-på eller mörk-på |
||||||
| Inbyggd (typ automatisk återställning) |
||||||
| Analog utgång |
Analog spänningsutgång |
•Utgångsområde: 0 till +5V (vid larm: +5,2V) •Utimpedans: 100Ω |
||||
| Analog strömutgång |
•Utgångsområde: 4 till 20mA (vid larm: 0mA) •Belastningsimpedans: 300Ω eller mindre |
|||||
| Respons tid |
Växlingsbar mellan 1,5 ms / 5 ms / 10 ms |
|||||
| Extern ingång |
NPN beröringsfri ingång •Ingångsvillkor Ogiltig: +8 till +V DC eller öppen Giltig: 0 till +1,2V DC •Ingångsimpedans: Ca. 10 kΩ |
PNP beröringsfri ingång •Ingångsvillkor Ogiltig: 0 till +0,6V DC eller öppen Giltigt: +4 till +V DC •Ingångsimpedans: Ca. 10 kΩ |
||||
| Skydd |
IP67 (IEC) |
|||||
| Grad av förorening |
2 |
|||||
| Omgivningstemperatur |
-10 till +45°C (Ingen daggkondens eller isbildning tillåten), Förvaring: -20 till +60°C |
|||||
| Luftfuktighet i omgivningen |
35 till 85 % RH, Förvaring: 35 till 85 % RH |
|||||
| Omgivande belysningsstyrka |
Glödlampa: Acceptans ytans belysningsstyrka 3 000 ℓx eller mindre |
|||||
| Arbetshöjd |
2 000 m eller mindre |
|||||
| Kabel |
0,2 mm2 5-ledar kompositkabel, 2 m lång |
|||||
| Material |
Kapsling: pressgjuten aluminium, främre kåpa: akryl |
|||||
| Vikt |
cirka. 85g (inklusive kabel) |
|||||
| Tillämplig standard |
Överensstämmelse med EMC-direktiv, FDA-standard, UL-erkännande |
|||||
| Anmärkningar: |
|
|
|
|
|
|
| 1) Matningsspänning: 24V DC, omgivningstemperatur: +20°C, svarstid: 10ms, och analogt utgångsvärde för mätcentrumavstånd används för ospecificerade mätförhållanden. Ämnet är vit keramik. |
||||||
| 2) Detta är baserat på FDA-standarden, enligt Laser Notice nr. 50 i FDA-standarden. |
||||||
| 3) Detta är storleken i mätcentrumavståndet. Dessa värden definierades genom att använda 1/e2 (ca 13,5%) av mittljusintensiteten. På grund av läckljus utanför det angivna området kan reflektansen runt detekteringspunkten vara högre än vid punkten och detta kan påverka mätvärdet. |
||||||
