Produktegenskaper:
Mätområde: 60-110mm
Utgångsläge: med switchkvantitet och RS485-kommunikation (stöd ModBus-protokoll)
Linjäritetsnoggrannhet: högprecisionstyp: ±0,1 % F.S. (60-110 mm)
Repeterbarhet: 60um
Upplösning: 30um
Punktstorlek: Φ0,5 mm vid 85 mm
Exakt mätförmåga
CMOS-sensorer med hög precision och unika algoritmer, med ultrahög linjär noggrannhet, uppnår beröringsfri och slitagefri mätning.
Detekteringsinnehåll:
Kan kommunicera data med enheter på högre nivå som PLC
Genom att använda RS-485-gränssnittet kan upp till 32 sensorer anslutas (varje sensor har en separat adress inställd separat), skicka förfrågningsmeddelanden från PLC:n och returnera mätvärden.
Liten laserfläck
Bra svartvit färgskillnad, med en punktstorlek på endast 0,5 mm, kan noggrant upptäcka små föremål.
Kraftfulla operativa funktioner
Kraftfulla driftsfunktioner: rikt räckvidd och precisionsalternativ med olika lägen och filtreringsinställningar, kombinerat med nollpunktsinställning, enkelpunkts, fönsterinlärning, simuleringsmappningsinställning och andra funktioner. Säkerställ stabil och flexibel processkontroll och detektering.
Flexibla utdatametoder
Flexibelt utgångsläge: inbyggd switchutgång (NPN/PNP/PULL-PUSH)+analog utgång på 4,20mA eller RS-485, och stöder MODBUS-protokoll, utan att behöva ansluta till styrenheten, arbetar oberoende, oavsett om det är en PLC eller en industridator, den kan enkelt anslutas direkt.
Digital skärm
Det är lätt att ställa in samtidigt som du bekräftar förskjutningsmängden.
IP67
lP67 skyddsstruktur kan användas även i miljöer med höga nivåer av fukt och damm. Ett metallfoderrör sätts in i installationshålet och kan fästas säkert med ett vridmoment på 0,8N · m.
Bekväm installation
Styrenhetens funktioner är alla integrerade i sensorn, vilket eliminerar behovet av ytterligare styrenheter för att spara utrymme.
stöder NPN/PNP-polaritet
Genom att ändra kopplingsmetoden kan en produkt vara kompatibel med båda NPN/PNP-polariteterna, vilket minskar behovet av modellregistrering för underhåll och underhåll.
Manöverpanel och funktioner:

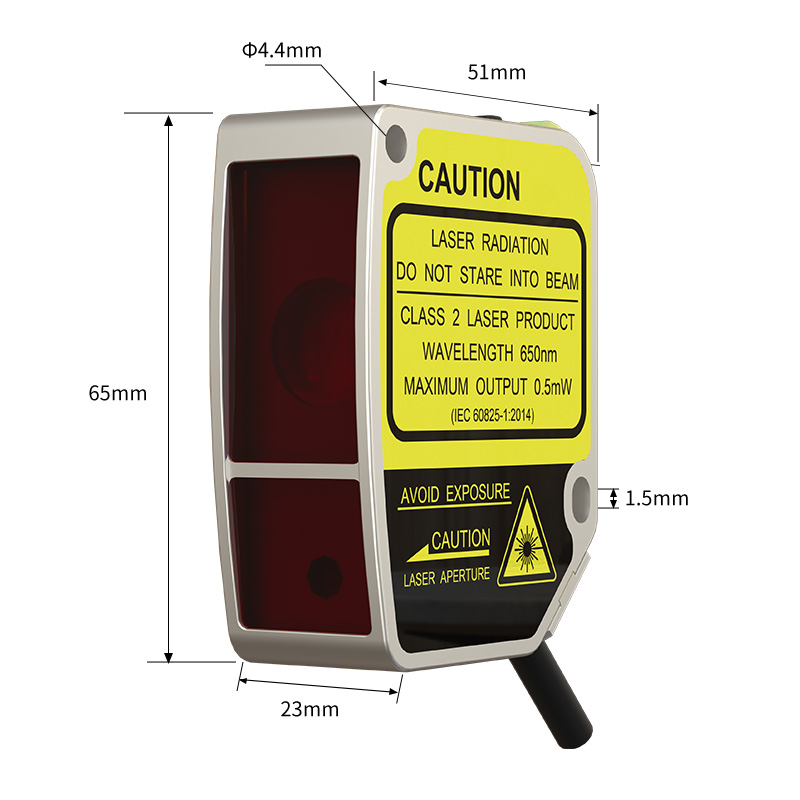

Produktstorlek:
Riktlinjer för kabeldragning:
Specifikation:
Artikelnummer RS-485 utgång Strömindikator: Grön LED; Rörelseindikator: Gul LED; Larmindikator: Gul lysdiod Skruv (M4X35mm) X2, NutX2, Bricka X 2, Monteringsfästen 、 Bruksanvisning ①Testförhållanden: Staiidard data vid 23 ± 5 °C; Matningsspänning 24VDC;30 minuters uppvärmning före test; Samplingsperiod 2ms;Genomsnittliga provtagningstider 100; Standard avkänningsobjekt 90 % vitt kort
Digital skärm Laser Displacement Sensor
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Mätning av centrumavstånd
30 mm
50 mm
85 mm
Mätområde
±5 mm
±15 mm
±25 mm
Fullt sortiment (F.S.)
10 mm
30 mm
50 mm
Ljus fläckstorlek
Φ0,5 mm@30 mm
Φ0,5 mm@50 mm
Φ0,5 mm@85 mm
Upplösning
2,5um@30mm
10um@50mm
30um@85mm
Upprepas stabilt①②③
5um
20 um
60um
Temperaturavvikelse
±0,08 %F.S./°C
±0,02 %F.S./°C
±0,04 %F.S./°C
Linjär noggrannhet①②
Se specifikationerna för specifika modeller
Matningsspänning
RS-485:10...30VDC;4...20mA:12...24VDC
Belastningsström
200mA
Spänningsfall
<2,5V
Typ av ljuskälla
Röd laser (650nm); Lasernivå: Klass 2
Dimensionera
65*51*23mm
Utgång 1
Digitalt värde: RS-4S5 (Support ModBus-protokoll); Analogt: 4...20mA (Belastningsresistans<390Ω)
Utgång 2
Omkopplarvärde:PUSH-PULL/NPN/PNP NO/NC Inställbar
Avståndsinställning
RS-485:tangenttryckning/RS-485-inställning;4...20mA:tangenttrycksinställning
Respons tid
2ms, 16ms, 40ms Inställbar
Indikator
Visa
OLED-skärm (storlek: 14*10,7 mm)
Inbyggd funktion④
•Slavadress och porthastighetsinställning •Nollställ •Självkontroll av produkten •Utdatainställning •Parameterfråga •Genomsnittsinställning •Analoga kartinställningar •Enpunktsinlärning •fönsterinlärning •Fabriksinställning
Skyddskrets⑤
Kortslutning, omvänd polaritet, överbelastningsskydd
Servicemiljö
Drifttemperatur:-10... .+50®C; Förvaringstemperatur:-20.. .+70°C Miljöfuktighet:35...85%RH(Ingen kondens)
Anti omgivningsljus
Glödljus:<3 000 lux
Skyddsgrad
IP67
Material
Husmg:Aluminium;Linsskydd:PMMA Displaypanel: PC
Vibrationsbeständig
10...55Hz Dubbel amplitud 1 mm, 2 timmar vardera för X, XZ-riktning
Impuls med sand
500m/s2(ca 50G),3 gånger vardera för X,Y,Z-riktning
Anslutningssätt
2 m 5-stifts/4-stifts PVC-kabel (5-stift: RS-485-utgång; 4-stift: Analog utgång)

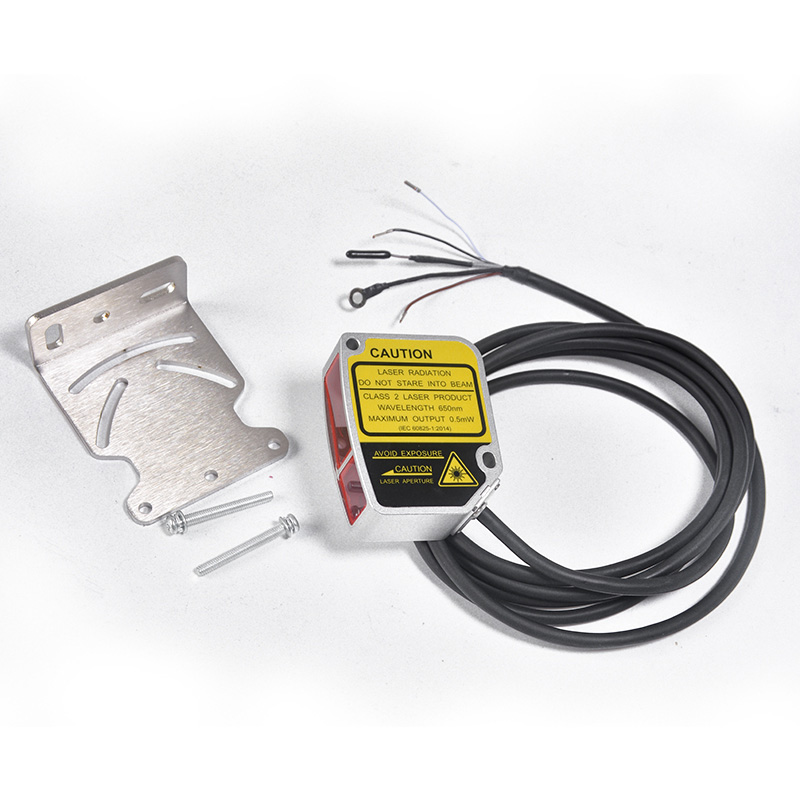

Tillbehör
Anmärkning:
②De statistiska uppgifterna följer 3
③Repeteringsnoggrannhet: 23 ± 5 °C miljö^。％ vitt kort med reflektivitet, 100 testdataresultat
④Slavadress, baudhastighetsinställning endast för RS-485-serien
⑤ Skyddskrets endast för brytarutgång
