Produktegenskaper ：
Mätområde: 25-35mm
Utgångsläge: Med omkoppling och RS485 -kommunikation (Support Modbus Protocol)
Linearitetsnoggrannhet: Standard: ± 0,3% F.S. (25-35mm)
Repeterbarhet: 5um
Upplösning: 2.5um
Spotstorlek: φ0,5 mm vid 30 mm
Svarstid: 2ms/16ms/40ms lösningsbara
Specifikation:
|
Standardtyp |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20 mA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Högprecisionstyp |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20 mA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Mäta mittavstånd |
30 mm |
50 mm |
85 mm |
|
| Mätområde |
5 mm |
15 mm |
25 mm |
|
| F.s. |
10mm |
30 mm |
50 mm |
|
| Linearitet |
Standardtyp: Rs485:+0,3%fs.; 4-20 mA:+0,4%fs. |
|||
| Hög precisionstyp: RS485: ± 0,1%FS; 4-20 mA: ± 0,1%F.S |
||||
| Matspänning |
RS-485: 10..30VDC: 4 ... 20MA: 12 ... 24VDC |
|||
| Driva |
Konsumtion <700MW |
|||
| LADDA |
200 mA |
|||
| Tryckfall |
<2,5V |
|||
| Ljuskälla |
Röd laser (650 nm); Lasernivå: Klass 2 |
|||
| Spotstorlek |
Medium 0,5mm@30nm |
Medium 0,5mm@50nm |
Medium 0,5mm@85nm |
|

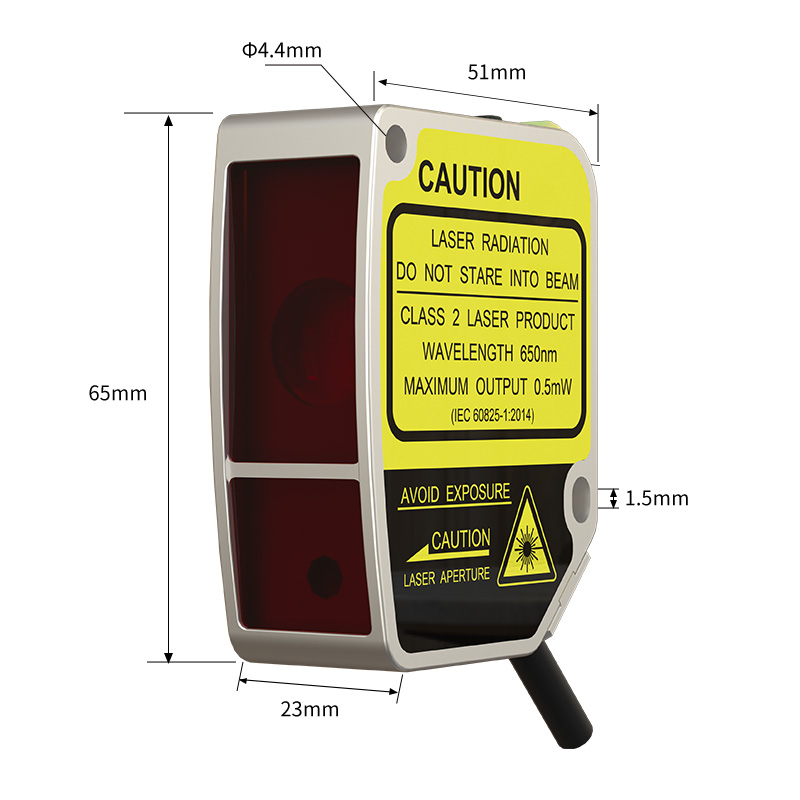

| Storlek |
65*51*23mm |
|||
| Upplösningsförhållande |
2.5um@30mm |
10UM@50mm |
30UM@85mm |
|
| Repeterbarhet |
5um |
20um |
60um |
|
| Output1 |
Digital kvantitet: RS-485 (stöder MODBUS-protokollet); Analog kvantitet: 4-20 mA (lastmotstånd <390 Ω) |
|||
| Utgång2 |
Växlingskvantitet: Push-Pull/NPN/PNP och NO/NC kan ställas in |
|||
| Avståndsinställning |
RS-485: Knapp/RS-485-inställning; 4 ... 20MA: Nyckelinställningar |
|||
|
Temperaturdrift |
0,08%F.S./° C |
0,02%F.S./° C |
0,04%fs/° C |
|
| Resterid |
2ms/16ms/40 ms kan ställas in |
|||
| Kontrollampa |
Powerindicator: Green LED; Åtgärdsindikator: Röd LED; Larmindikering: Gul LED |
|||
| Skärm |
OLED DisplayScreen (storlek: 14*10,7 mm) |
|||
| Inbyggda funktioner |
Slavadress och porträntinställning · Parameter Fråga · Window TeachZero Set · Produkt Självkontroll · Utgångsinställning · Single Point TeachAverage-inställning · Analoga kartinställningar |
|||
| Skydd Krets |
Kortslutningsskydd, omvänd polaritetsskydd, överbelastningsskydd |
|||
| Användande Miljö |
WorkingTemperatur: -10 ~+50 ° C; Lagringsmiljö: -20 ~+70 ° C: Miljöhumiditet: 35% ~ 85% RH (utan kondens) |
|||
|
Motstånd mot Omgivande ljus |
Glödlampa: <3, 000lux |
|||
| Skyddsgrad |
IP67 |
|||
| Materiell kvalitet |
Shell: aluminium; Linsöverdrag: PMAA, Display Board: PC |
|||
| Vibration Motstånd |
10 ~ 55HzDual Amplitude Lmm, 2 timmar vardera i x, y och z riktningar |
|||
|
Inverkan Motstånd |
500 m/s*(cirka 50 g), 3 gånger vardera i x, y, andz riktningar |
|||
| Förbindelse metod |
2m 5-kärnor/4-kärnor PVC-ledtråd (5-kärnor: RS-485-utgång; 4-kärna: analogoutput) |
|||
| Bilaga |

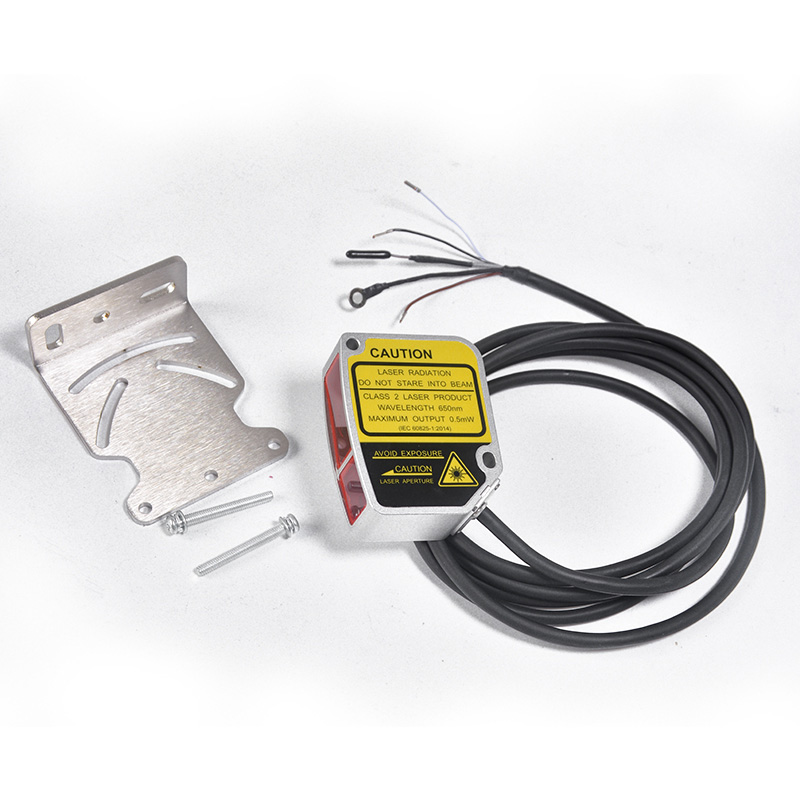

M4 skruv (längd 35 mm)*2, mutter*2, packning*2, installationsfäste, användarmanual |
|||
