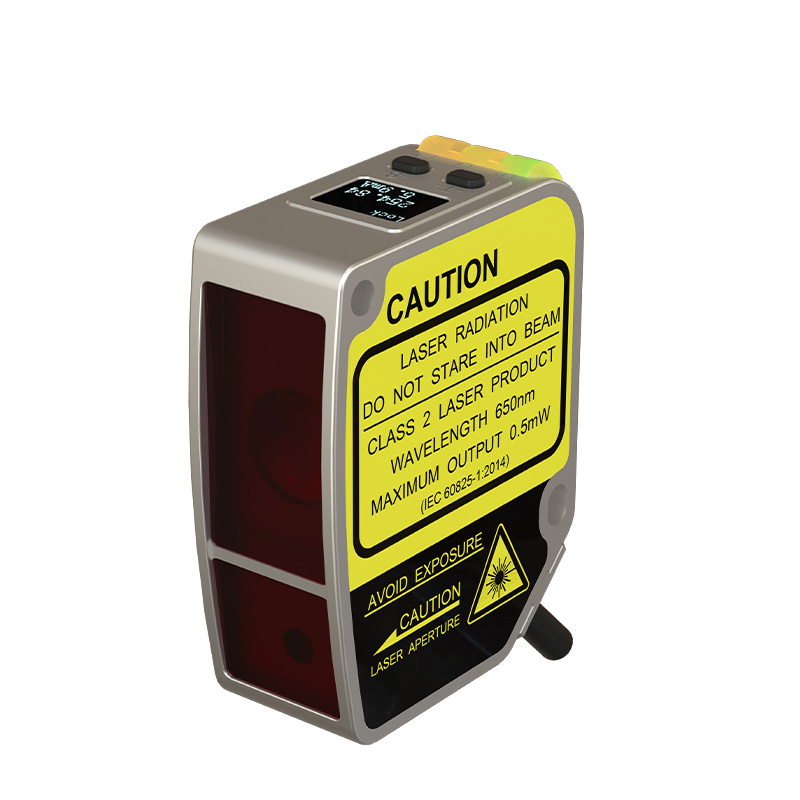

Förskjutningsavståndssensor

Produktegenskaper:

Mätområde:150-1000 mm

Utgångsläge:med omkoppling och RS485-kommunikation (stöd ModBus-protokoll)

Linjäritetsnoggrannhet:± 0,3 % F.S. (150-450 mm); ± 0,6 % F.S. (450-1000 mm)

Upplösning:50um vid 150mm; 2mm vid 1000mm

Fläckstorlek:Φ3mm vid 1000mm

Respons tid:2ms/16ms/40ms inställbar

Motstånd mot omgivande ljus:glödljus ≥ 3 000 lux

Manöverpanel:OLED digital display

Temperaturavvikelse:±0,02%F.S./°C

Kraftfulla operativa funktioner

Kraftfulla funktionsfunktioner: rikt räckvidd och precisionsalternativ med olika lägen och filtreringsinställningar, kombinerat med nollpunktsinställning, enkelpunkt, fönsterinlärning, simuleringsmappningsinställning och andra funktioner. Säkerställ stabil och flexibel processkontroll och detektering.

Exakt mätförmåga

CMOS-sensorer med hög precision och unika algoritmer med ultrahög linjär noggrannhet, uppnår beröringsfri och slitagefri mätning.

Kan kommunicera data med enheter på högre nivå som PLC

Genom att använda RS-485-gränssnittet kan upp till 32 sensorer anslutas (varje sensor har en separat adress inställd separat), skicka förfrågningsmeddelanden från PLC:n och returnera mätvärden.

Liten laserfläck

Bra svartvit färgskillnad, med en punktstorlek på endast 0,5 mm, kan noggrant upptäcka små föremål.

Flexibla utdatametoder

Flexibelt utgångsläge:

inbyggd switchutgång (NPN/PNP/PULL-PUSH) + analog utgång på 4,20mA eller RS-485, och stöder MODBUS-protokoll, utan att behöva ansluta till styrenheten, arbetar oberoende, oavsett om det är en PLC eller en industridator, den kan enkelt anslutas direkt.

Digital skärm

Det är lätt att ställa in samtidigt som du bekräftar förskjutningsmängden.

IP67

IP67 skyddsstruktur kan användas även i miljöer med höga nivåer av fukt och damm. Ett metallfoderrör sätts in i installationshålet och kan fästas säkert med ett vridmoment på 0,8N·m.

Bekväm installation

Styrenhetens funktioner är alla integrerade i sensorn, vilket eliminerar behovet av ytterligare styrenheter för att spara utrymme.

Stöder NPN/PNP-polaritet

Genom att ändra kopplingsmetoden kan en produkt vara kompatibel med båda NPN/PNP-polariteterna, vilket minskar behovet av modellregistrering för underhåll och underhåll.

Parametrar:

Sakersäker räckvidd:150-1000 mm

Fullt sortiment (F5.):850 mm

Ljuspunktsstorlek:Medium 3mm@1000mm

Standardtyp: linjär noggrannhet:±0,6%FS.

Hög precision typ: linjär precision:150-450 mm:±0,3%F5,450-1000mm:±0,6%F5

Upprepningsnoggrannhet0@：100um@150mm

                                         520um@500mm

                                         4000um@1000mm

Upplösning:50um@150mm

                    2000um@1000mm

Ljuskälla typ: Röd laser (650nm); laserklass: Klass II

Tryckfall:<2,5V

Utgång 1:Digital: RS-485 (stöd ModBus-protokoll); Analog: 4...20mA (belastningsresistans<390Ω)

Utgång 2:Omkopplingsmängd: PUSH-PULL/NPN/PNP och NO/NC kan ställas in

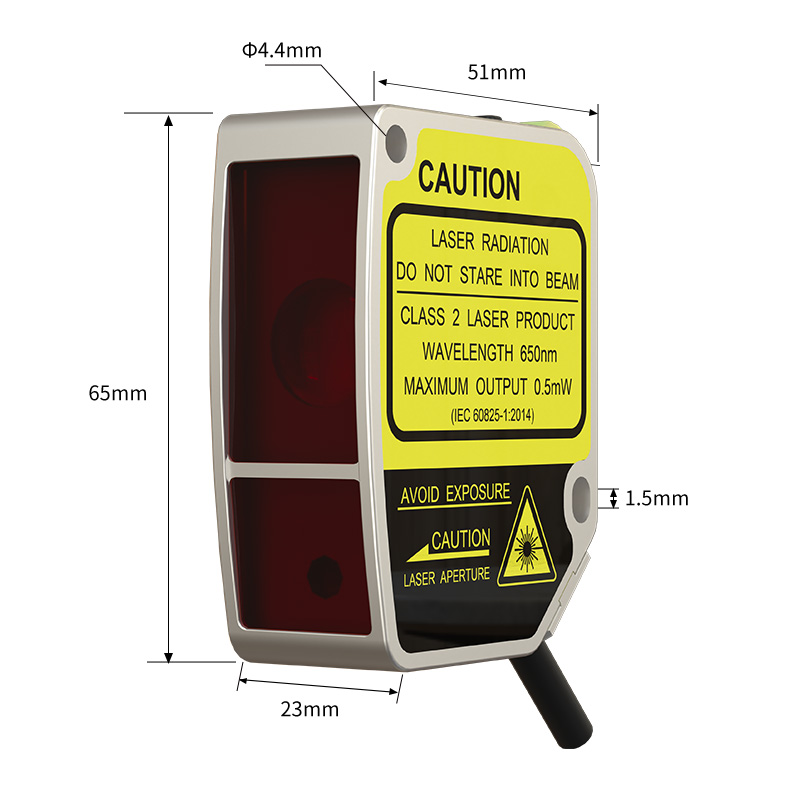

Dimensionera:Mått 65mm*51mm*23mm

Svar tid:2ms/16ms/40ms Inställbar

Skärm:OLED-skärm (storlek: 14*10,7 mm)

Indikator ljus:gul larmindikering: gul lysdiod ④
