Koaxial sond RGB ljuskälla färgsensor:

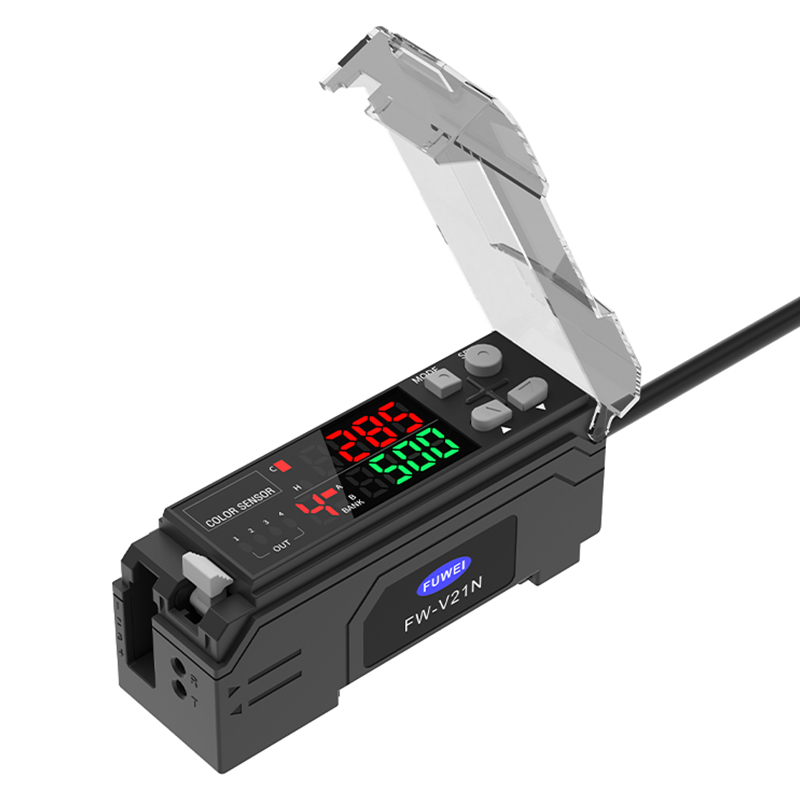

FW-V21N Funktioner:
8-kanalsdesign, kan upptäcka 4 färger samtidigt, vilket sparar kostnader och installationsutrymme;
Matchande färgsond, kan exakt identifiera mer än 3000 färger;
Högupplösta förstärkare som stöder trippel 16-bitars beräkningar och mikrokromatiska aberrationer kan också kännas igen;
Flera detektionslägen, lämpliga för olika applikationsscenarier;
Liten volym och högeffektDedikerat detektionshuvud
Detekteringshuvudet använder en sammansatt struktur, och sändaren använder optiska fibrer, som kan generera en otrolig enskild ljuspunkt. Samtidigt reduceras avkänningshuvudets volym, och den ljusmottagande kretsen är inbyggd i avkänningshuvudet, vilket förbättrar detekteringsförmågan. och stabilitet.
Micro Color Difference Recognition Funktion

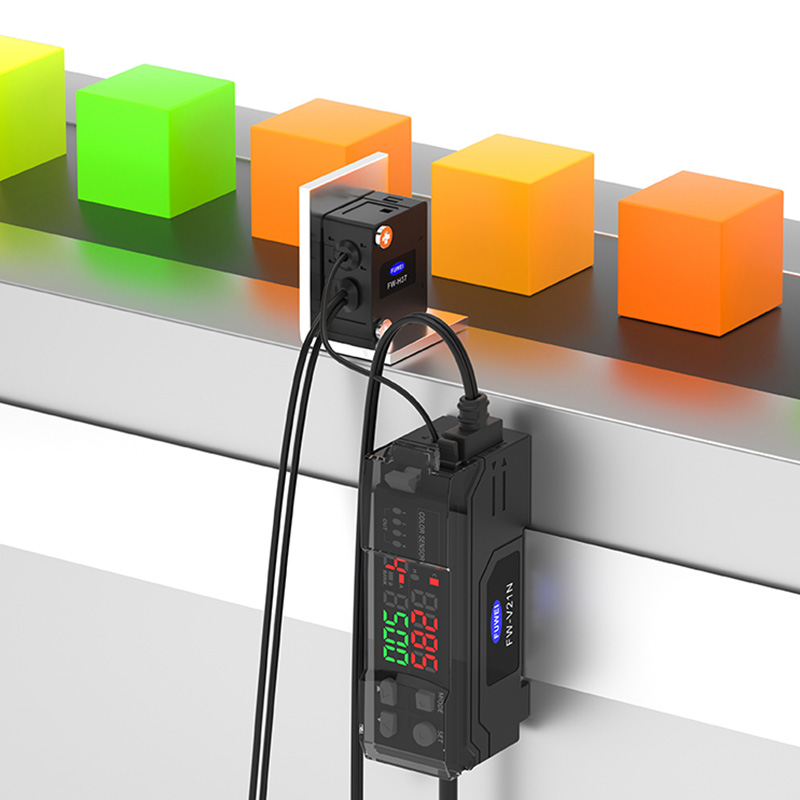

Super RGB-färgsensorn stöder trippel16-bitarsRGB-beräkning för exakt måligenkänning och kombinerar tre oberoende färg-LED:er. Olika färgsignaler omvandlas till 16-bitars data i mottagaren för färgigenkänning, vilket säkerställer detekteringens noggrannhet.(Bilden visar färgen på det detekterade arbetsstycket)
| Förstärkare |
||
| Modell |
FW-V21N |
FW-V21P |
| NPN |
PNP |
|
| Svar Sime |
200μS(HSP)/1ms(FIN)/4ms(TURBO)/8ms(SUPER) |
|

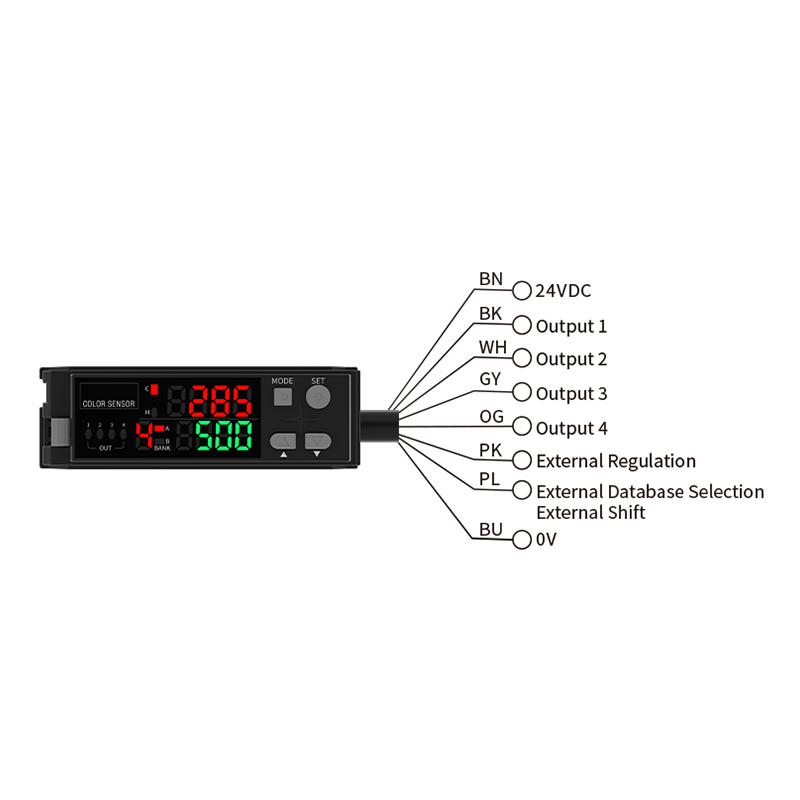

| Styrutgång |
NPN(PNP)kollektor öppen krets X4-kanal, maximalt 40VDC (30VDC), 1 utgång når 100mA, totalt 4 utgångar som når 200mA, restspänning, max 1V |
|
|
Skyddskrets |
Omvänd elektrodskydd, överströmsskydd, överspänningsskydd |
|
|
Extern kalibreringsingång |
Ingångstid: minst 20ms |
|
|
Extern kalibreringsingång (C/C+I-läge extern offsetingång (Super I-läge） |
Ingångstid: minst 20ms |
|
| TPIDAR |
Timer AV/AV fördröjning/PÅ fördröjning/engångsbild Timertid: justerbar från 1 till 1 000 ms (för varje domän) |
|
| Strömförsörjning |
24VDC, fluktuation (P-P): max 10% |
|
| Ljuskälla |
Röd LED (665nm)/Grön LED (520nm)Blå LED (465nm) |
|
|
Förbrukning Aktuell |
Normalläge: 1,5W (max 62,5mA) Ekoläge: 1W (max 42,0mA) |
|
|
Omgivningstemperatur |
-10 till +55°C, ingen kondens |
|
|
Vibrationsmotstånd |
10 till 55 Hz, 1,5 mm dubbel amplitud, n X-, Y- och Z-riktningar, i 2 timmar vardera |
|
| Material |
Skal och lock: PC |
|
|
Vikt (med 2m kabel) |
Ca 150g |
|

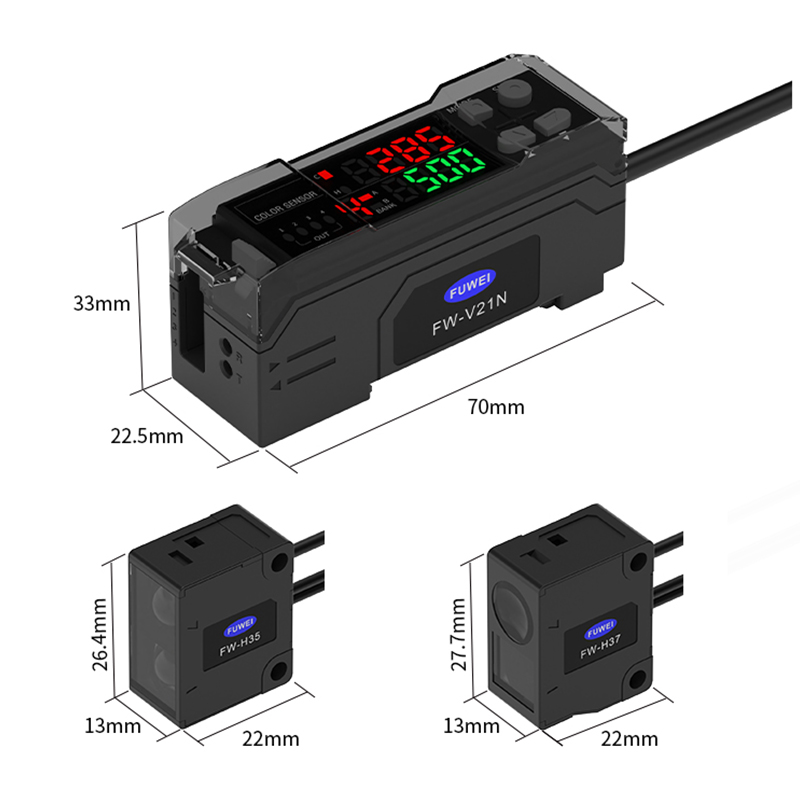

| Induktivt huvud |
||
| Typ |
Långt avstånd med stora ljuspunkter |
Eliminerar glans, små strålpunkter |
| Modell |
FW-H35 |
FW-H37 |
| Detektionsområde |
28~52mm |
11~20mm |
|
Minsta ljus Fläckdiameter |
40 mm referensavstånd 4,5 mm diameter |
16 mm referensavstånd 1 mm diameter |
|
Minsta böjning Radie av fibrer |
25 mm |
15 mm |
|
Miljö Ljusstyrka |
glödlampa: max 10000lux dagsljus: max 20 000 lux |
|
|
Miljö Ljusstyrka |
-10~+55°C, ingen kondens |
|
|
Vibration Motstånd |
10~55Hz, 1,5 mm dubbel amplitud, i X-, Y- och Z-riktningar, i 2 timmar vardera |
|
| Skyddsgrad |
IP40 |
|
| Materia Hölje |
PC |
|
| Linsskydd |
PAR |
PC och 304 typ rostfritt stål |
|
Vikt (med 2m kabel) |
ca 40g |
ca 45g |
