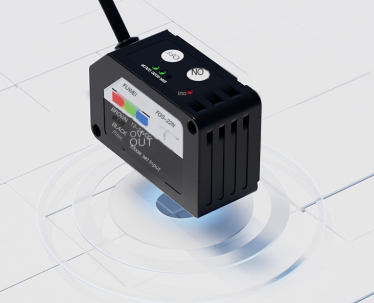

FUWEI FGS-22-serien färgsensor

En färgsensor, även känd som en färgsensor eller färgigenkänningssensor, är en enhet som kan jämföra färgen på ett objekt med en lärd referensfärg för att upptäcka färg.  Dess arbetsprincip är främst att använda fotodioder för att ta emot omgivande ljus och identifiera färger genom att beräkna andelen av den mottagna r (röda), g (grön) och b (blå) primärfärger.  När färgen som ska upptäckas matchar referensfärgen inom ett visst felområde kommer färgsensorn att mata ut detekteringsresultatet.  FUWEI FGS-22 Series Standard Sensor har den bästa LED-automatiska valfunktionen, enkel inställning och kan tillgodose olika standarddetekteringsbehov.

Färgsensorer används huvudsakligen i olika branscher som förpackningar, kosmetika, keramik och mat.

Produktfunktioner:

Detektionsavståndet är tre gånger för liknande färgkodsensorer

DETEKTIONENS RETURNING DESICTION är justerbar.  Kan eliminera påverkan av skakning av det testade objektet

Det unika läget med dubbla lägen har både färg- och ljusintensitetsdetekteringsfunktioner, vilket gör detektion säkrare och mer pålitliga;

Liten volym

Två punktinställningsmetod

Installationsinstruktioner

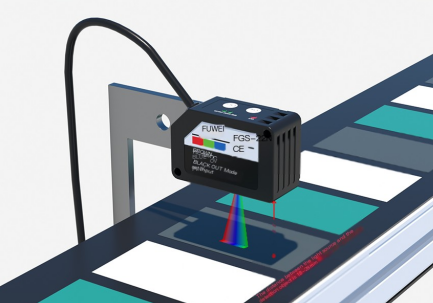

Var uppmärksam på sensorns installationsriktning när du upptäcker objektets rörelseriktning.  Åtdragningsmomentet bör vara under 0,8 N · m.

instruktioner

Innan du ställer in undervisningen är det nödvändigt att bekräfta inställningen för logotypläget eller färgläget.

Lampan "Färg" är alltid på för färgläge och av för färgläge.

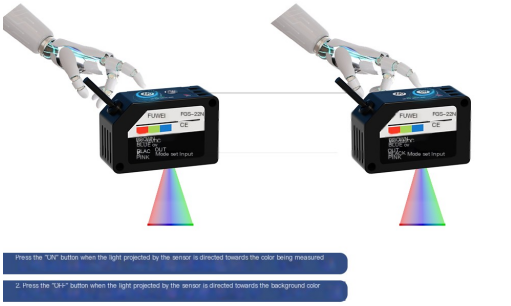

1. Ljuset som projiceras av sensorn riktas mot det testade objektet. Tryck på "On" -knappen och den "goda" gröna indikatorlampan blinkar;

2. Tryck på "OFF" -knappen när ljuset som projiceras av sensorn riktas mot bakgrunden;

3. Set framgångsrikt ": bra" grön indikatorlampa är alltid på, vilket indikerar att mätaren kan starta detektering normalt;

Inställningen misslyckades ": ERR" Den röda indikatorlampan blinkar 3 gånger och återgår till föregående inställningstillstånd. Följ för närvarande steg 1 och 2 för att återställa;

4. För att växla från NO (normalt öppet) till NC (normalt stängd) utgångsläge måste ordningen för inställning av steg 1 och 2 ändras.
