Omformer FSD26 laserförskjutningssensor omformade industriella inspektionsstandarder med precision på mikronivå?

Inom precisionstillverkningen kan ett fel på bara 0,1 millimeter göra en produkt oanvändbar, och traditionella mätmetoder misslyckas ofta med att uppfylla de stränga kraven i den moderna industrin. Fuwei Electronic Technology's nyligen lanseradeFSD26 laserförskjutningssensorLevererar ett revolutionärt genombrott i industriell inspektion med sin ultrahöga linjära noggrannhet på ± 0,1% F.S. och repeterbarhet på upp till 2 μm.

Exceptionell prestanda, exakt mätning utan blinda fläckar

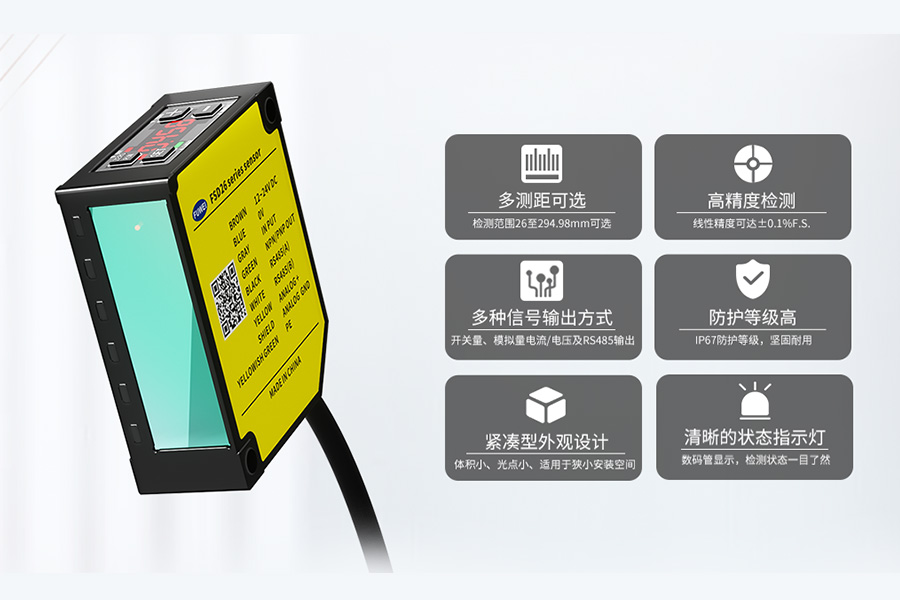

FSD26 -serien erbjuder ett brett mätområde från 26 millimeter till 294,98 millimeter, som täcker inspektionsbehovet för allt från små elektroniska komponenter till stora mekaniska delar. Dess kärnfördel ligger i dess genombrottsmätningsnoggrannhet - linjär noggrannhet så hög som ± 0,1% F.S. I FSD26-30-AR-modellen når linjär noggrannhet till och med ± 0,008 millimeter.

Sensorn använder en 655Nm röd laserljuskälla med en fläckdiameter så liten som 80 × 180 μm (nära ände), i kombination med en maximal provtagningsfrekvens på 3KHz, vilket möjliggör exakta fångst av minutförskjutningsförändringar i höghastighets rörliga föremål. Oavsett om det gäller realtidsövervakning av rullmaterial som återstår mängder eller exakt mätning av substratkrullning, ger FSD26 tillförlitligt datastöd.

Kompakt design, utmärker sig i trånga utrymmen

I industriella miljöer är installationsutrymmet ofta begränsat. FSD26 har en kompakt design (60 × 50 × 22 mm) med en total vikt på bara 120 gram (inklusive kablar), vilket gör den lättare än jämförbara produkter. Dess miniatyriserade design möjliggör sömlös integration i trånga utrymmen som robotarmar och automatiserade produktionslinjer.

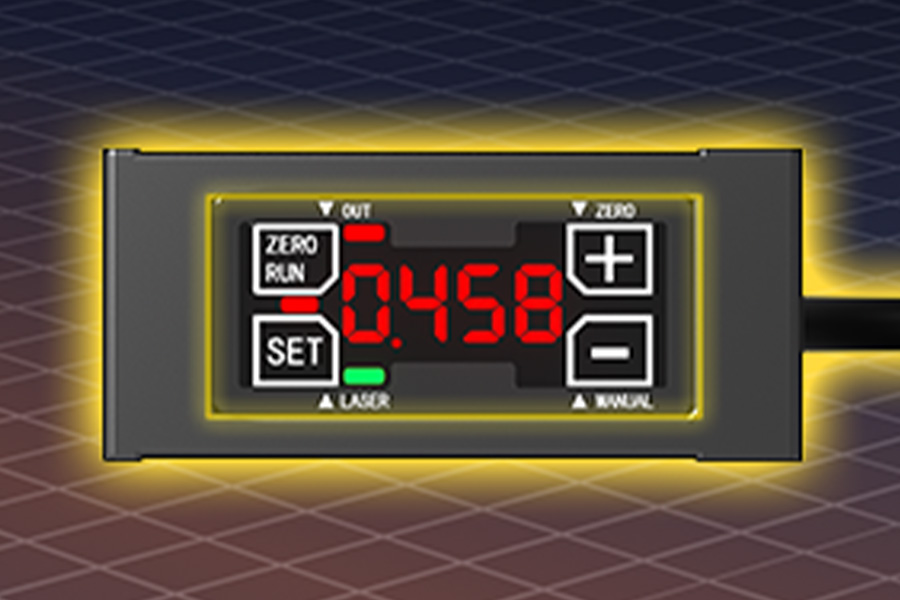

Den ultra-små ljuspunktsdesignen vid sensorns främre ände möjliggör exakt mätning av små mål, och fungerar exceptionellt bra i applikationer såsom att upptäcka infogningsdjupet i precisionsstyrkolumner. Den fyrsiffriga LED-skärmen i kombination med fyra knappar möjliggör multifunktionella, enkla inställningar, vilket säkerställer intuitiv och bekväm drift.

Mångsidig produktion, stabil drift i industriella miljöer

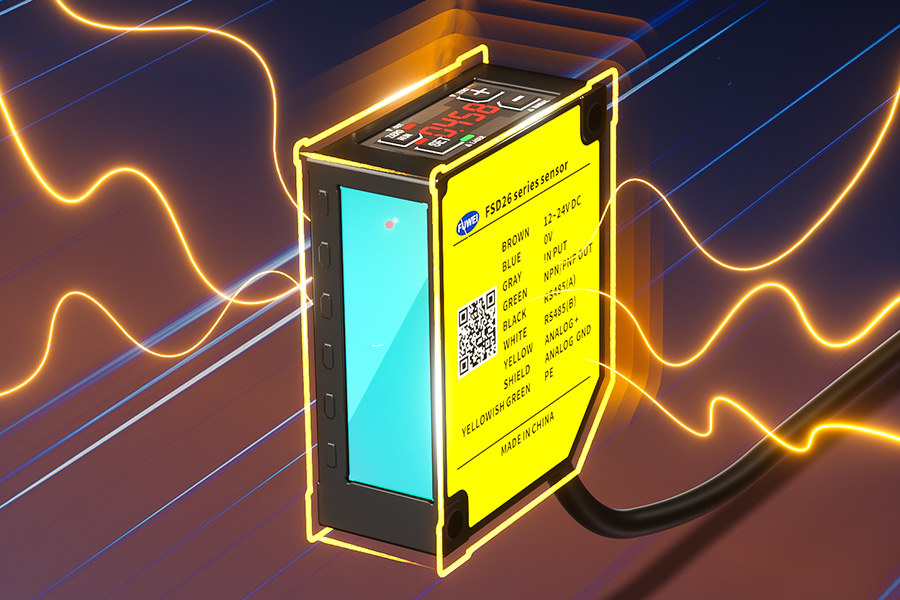

FSD26 erbjuder flera signalutgångsalternativ för att uppfylla olika industriella applikationskrav:

Växlingsutgång: NPN och PNP -omkoppling för att tillgodose olika PLC -gränssnittskrav

Analog utgång: 4-20mA ström eller 0-10V spänning väljs för att passa olika styrsystem

Digital kommunikation: RS485-gränssnitt (Supporting Modbus RTU Protocol) med adresserbar nätverksförmåga för övervakning av flera sensornätverk

I hårda industriella miljöer har FSD26 en IP67 -skyddsgradering, vilket effektivt motstår damm och vatteninträngning. Det har passerat 10-55Hz vibrationstestning och 50G-chocktestning, bibehållit stabil drift även i miljöer med hög vibration som biltillverkning och metallbearbetning.

Brett tillämpningsområde, mångsidig intelligent upptäckt

Inom industriell automatisering visar FSD26 stark anpassningsförmåga:

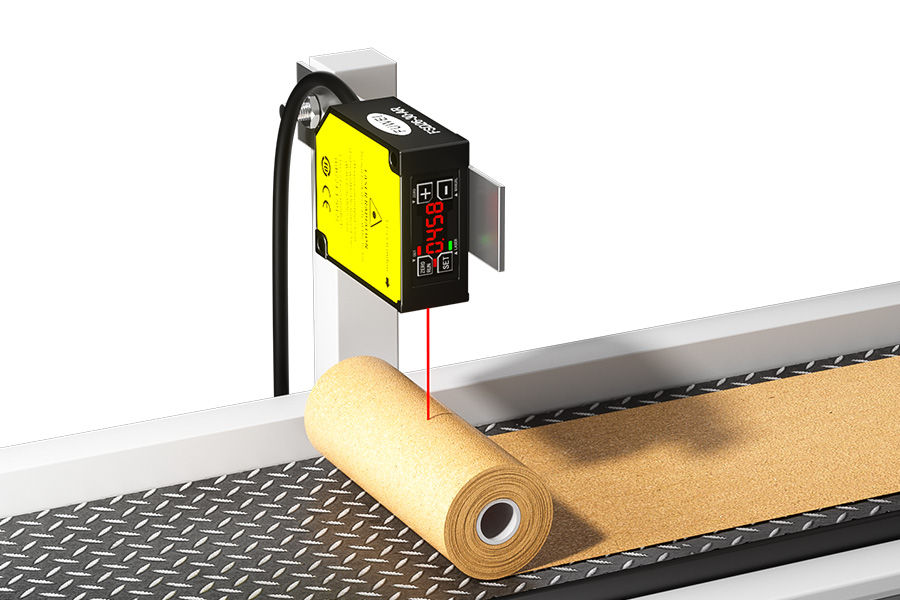

Spolmaterial återstående kvantitetsövervakning: Övervakning av realtid av spoldiameterförändringar för att uppnå exakt materialtillförselkontroll

Substratkrulldetektering: Mätning av hög precision av underlag för att säkerställa produktkvalitet

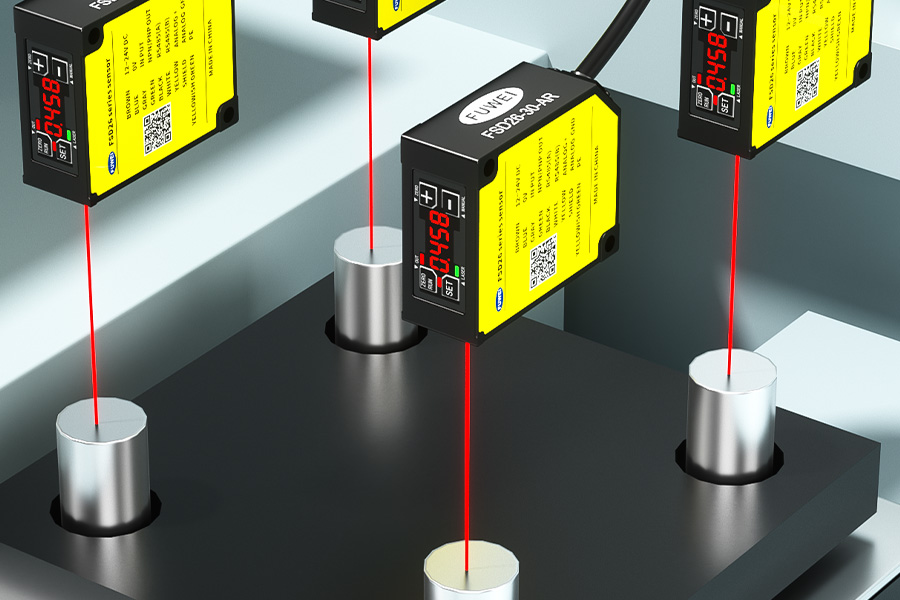

Guide Post Insertion Djup Mätning: Mikronivå Precisionskontroll för precisionsmonteringsprocesser

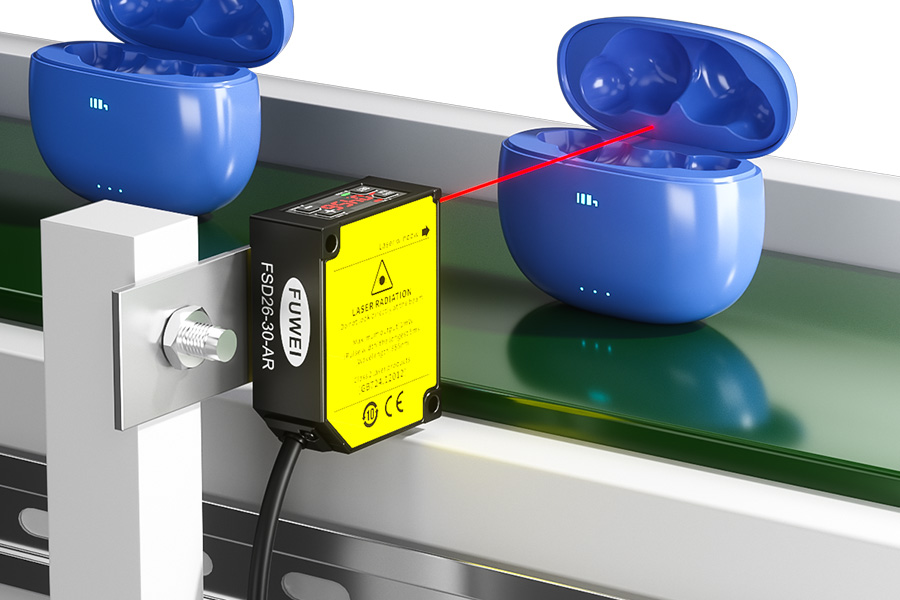

Produkt närvaro upptäckt: identifierar pålitligt extremt små komponenter på transportband för att förhindra missade inspektioner

För tjockleksmätningsapplikationer kan FSD26 användas i tandem med en annan enhet för att uppnå detektering av icke-kontakt tjocklek genom synkroniserad mätning. Nyckeln är att säkerställa att ljusstrålarna från båda sensorerna är koaxiella och att välja lasersensorer med synkroniseringsfunktionalitet för att få exakta mätresultat.

Det framtidsinriktade industriella ögat

FSD26-laserförskjutningssensorn från FUWEI-elektronik omdefinierar standarderna för industriell förskjutningsmätning med dess mikronnivå precision, kompakt design och robust miljöanpassningsbarhet. Den integrerar precisionoptik, digital signalbehandling och industriell skyddsteknik för att hantera utmaningarna med balansering av noggrannhet, mätområde och miljöanpassningsförmåga som traditionella sensorer kämpar med.

När den industriella 4.0 ERA fortskrider kommer FSD26 att bli en kritisk avkänningskomponent för att uppnå intelligent och flexibel produktion, vilket ger exakt datastöd för omvandling och uppgradering av tillverkningen. I dagens strävan efter "noll-defekt" -produktion belyser Fuwei Electronics det intelligenta ögat av industriell kvalitetskontroll med exakt laserteknik.
